Bộ điều khiển PXI

Trong các hệ thống kiểm thử, đo lường và tự động hóa có yêu cầu xử lý nhanh, kiến trúc điều khiển thường quyết định trực tiếp đến độ ổn định và khả năng mở rộng của toàn bộ nền tảng. Khi cần vận hành chassis PXI hoặc PXIe cho các bài toán kiểm tra sản xuất, thu thập dữ liệu hay xác nhận thiết kế, việc chọn đúng Bộ điều khiển PXI sẽ giúp hệ thống đạt hiệu năng phù hợp, đồng thời dễ tích hợp với phần cứng đo lường xung quanh.

Danh mục này tập trung vào các bộ điều khiển và giải pháp điều khiển từ xa của NI dành cho hệ PXI. Bên cạnh các controller nhúng hiệu năng cao, người dùng còn có thể triển khai mô hình điều khiển ngoài thông qua kết nối MXI-Express hoặc Thunderbolt, phù hợp với nhiều kiến trúc kiểm thử khác nhau từ phòng lab đến dây chuyền sản xuất.

Vai trò của bộ điều khiển trong hệ thống PXI

Trong một chassis PXI, bộ điều khiển là thành phần chịu trách nhiệm xử lý trung tâm, quản lý giao tiếp với các module đo lường và điều phối luồng dữ liệu giữa phần cứng với phần mềm vận hành. Tùy cấu hình hệ thống, controller có thể là loại nhúng trực tiếp trong chassis hoặc loại điều khiển ngoài kết nối qua module remote control.

Với các ứng dụng cần đồng bộ nhiều phép đo, xử lý dữ liệu thời gian thực hoặc vận hành khối lượng kênh lớn, năng lực của controller ảnh hưởng rõ rệt đến tốc độ phản hồi và hiệu quả toàn hệ thống. Đây cũng là lý do người dùng thường cân nhắc đồng thời băng thông kết nối, hệ điều hành, tài nguyên xử lý và khả năng mở rộng khi chọn giải pháp điều khiển PXI.

Các hướng triển khai phổ biến

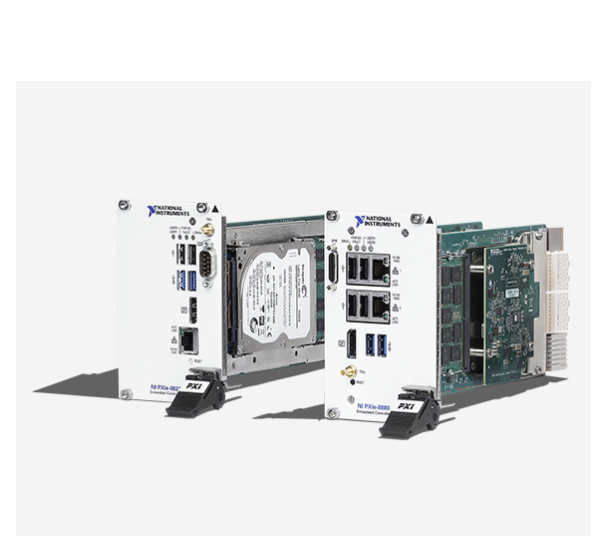

Controller nhúng PXIe phù hợp khi cần một hệ thống gọn, tích hợp cao và ít phụ thuộc vào máy tính bên ngoài. Nhóm này thường được ưu tiên trong các trạm kiểm thử cố định, nơi yêu cầu độ ổn định lâu dài và cấu trúc phần cứng rõ ràng. Một số model tiêu biểu như NI PXIe-8881 cung cấp băng thông controller lên tới 24 GB/s, phù hợp cho các hệ thống PXIe hiệu năng cao.

Ngược lại, mô hình điều khiển từ xa lại thích hợp khi doanh nghiệp muốn tận dụng máy trạm sẵn có hoặc cần đặt máy tính điều khiển tách khỏi khung PXI. Các module như NI PXIe-8399, NI PXIe-8398 hay NI PXIe-8381 hỗ trợ kết nối MXI-Express với các mức băng thông khác nhau, giúp người dùng linh hoạt cân bằng giữa chi phí đầu tư, khoảng cách lắp đặt và hiệu năng truyền dữ liệu.

Một số dòng sản phẩm tiêu biểu trong danh mục

Ở nhóm controller nhúng, NI PXIe-8881 là lựa chọn nổi bật cho các ứng dụng cần hiệu năng xử lý mạnh. Tùy phiên bản, thiết bị có thể đi kèm Windows 10 64-bit hoặc LabVIEW Real-Time (NI Linux Real-Time), cùng cấu hình lưu trữ 512 GB và bộ xử lý Xeon đa nhân. Điều này phù hợp với các hệ thống cần vừa chạy ứng dụng đo kiểm, vừa xử lý lượng dữ liệu lớn ngay trên nền PXI.

Nếu cần mở rộng hệ thống theo hướng remote, NI PXIe-8399 và NI PXIe-8398 là các ví dụ đáng chú ý nhờ giao tiếp MXI-Express Gen3 x16 với băng thông 16 GB/s, đồng thời hỗ trợ nhiều cổng và khả năng daisy chaining ở một số cấu hình. Với nhu cầu vừa phải hơn, NI PXIe-8301 dùng Thunderbolt 3.0 hoặc NI PXIe-8360 ở mức băng thông thấp hơn có thể là phương án phù hợp cho các bài toán điều khiển từ máy tính ngoài.

Ngoài ra, model External Controller for PXI NI RMC-8356 cũng cho thấy hướng triển khai hệ thống khi cần một bộ điều khiển ngoài chuyên dụng với nền tảng xử lý máy tính công nghiệp, hỗ trợ bộ nhớ đến 64 GB. Kiểu cấu hình này thường được quan tâm trong các hệ thống thử nghiệm tích hợp nhiều phần mềm hoặc môi trường vận hành cần tài nguyên tính toán lớn.

Tiêu chí lựa chọn bộ điều khiển PXI theo nhu cầu thực tế

Khi đánh giá danh mục này, trước hết nên xác định rõ hệ thống cần controller nhúng hay controller từ xa. Nếu ưu tiên sự gọn gàng, giảm số lượng phần cứng bên ngoài và tối ưu tích hợp, controller nhúng thường là lựa chọn hợp lý. Nếu muốn linh hoạt hạ tầng máy tính, dễ bảo trì hoặc bố trí thiết bị theo không gian lắp đặt riêng, điều khiển từ xa sẽ thuận tiện hơn.

Yếu tố tiếp theo là băng thông giao tiếp. Các cấu hình MXI-Express Gen3 x16 như PXIe-8399 hoặc PXIe-8398 phù hợp với hệ thống truyền dữ liệu lớn và nhiều module hoạt động đồng thời. Trong khi đó, những model như PXIe-8381, PXIe-8360 hay PXI-8368 thích hợp hơn khi yêu cầu truyền dữ liệu không quá cao hoặc cần tối ưu ngân sách theo mức hiệu năng cần thiết.

Người dùng cũng nên cân nhắc hệ điều hành và môi trường phần mềm đang sử dụng. Phiên bản NI PXIe-8881 chạy Windows 10 64-bit có thể phù hợp với các ứng dụng máy tính công nghiệp phổ biến, còn phiên bản LabVIEW Real-Time thường được ưu tiên trong các hệ thống cần tính quyết định và khả năng vận hành ổn định theo thời gian thực. Với các hệ thống đo kiểm hoàn chỉnh, controller thường được kết hợp cùng máy hiện sóng NI hoặc đơn vị đo nguồn để xây dựng trạm kiểm thử đồng bộ.

Ứng dụng thường gặp trong đo lường và kiểm thử

Bộ điều khiển PXI được sử dụng rộng rãi trong các hệ thống kiểm thử điện tử, xác nhận thiết kế, kiểm tra chức năng, thu thập dữ liệu tốc độ cao và các bài toán tự động hóa phòng thí nghiệm. Với nền tảng PXI/PXIe, doanh nghiệp có thể tập trung nhiều chức năng đo trong cùng một chassis, từ đó giảm diện tích lắp đặt và thuận lợi hơn trong đồng bộ tín hiệu.

Trong môi trường sản xuất, controller đóng vai trò đặc biệt quan trọng khi hệ thống phải chạy lặp lại với chu kỳ ngắn và yêu cầu kết quả ổn định. Ở phòng R&D, khả năng mở rộng của PXI lại giúp kỹ sư dễ bổ sung thêm mô-đun đo, chuyển mạch hoặc giao tiếp thiết bị ngoài như các giải pháp GPIB, Serial và Ethernet để kết nối thêm thiết bị trong bench test.

Khác biệt giữa hiệu năng xử lý và hiệu năng kết nối

Một điểm dễ bị bỏ qua khi chọn controller là sự khác nhau giữa năng lực xử lý của bộ điều khiển và tốc độ giao tiếp với chassis. Chẳng hạn, controller nhúng như PXIe-8881 nhấn mạnh vào tài nguyên CPU, hệ điều hành và băng thông tổng của controller, trong khi các module remote như PXIe-8399 hay PXIe-8301 lại tập trung vào chuẩn kết nối giữa máy tính ngoài với hệ PXI.

Vì vậy, không phải lúc nào bộ xử lý mạnh hơn cũng là lựa chọn phù hợp hơn. Nếu bài toán chủ yếu phụ thuộc vào việc truyền dữ liệu giữa máy tính chủ và chassis, chuẩn MXI-Express hoặc Thunderbolt có thể là thông số cần ưu tiên. Ngược lại, nếu ứng dụng chạy trực tiếp trên controller và phải xử lý nhiều tác vụ tại chỗ, cấu hình CPU, bộ nhớ và hệ điều hành sẽ trở thành tiêu chí quan trọng hơn.

Lưu ý khi xây dựng cấu hình đồng bộ

Khi lên cấu hình hệ thống, nên xem bộ điều khiển như một phần của toàn bộ kiến trúc PXI thay vì chọn riêng lẻ. Chassis, module đo, phần mềm điều khiển và chuẩn kết nối đều cần tương thích với nhau để hệ thống vận hành ổn định. Đặc biệt với các mô hình remote control, người dùng nên xem kỹ số cổng, loại cáp hỗ trợ và khả năng daisy chaining để tránh giới hạn mở rộng về sau.

Nếu hệ thống còn cần chuyển mạch tín hiệu hoặc đo đa kênh, có thể tham khảo thêm danh mục công tắc NI để hoàn thiện kiến trúc kiểm thử. Cách tiếp cận theo hệ sinh thái sẽ giúp quá trình đầu tư rõ ràng hơn, đồng thời giảm rủi ro thiếu đồng bộ giữa các thành phần.

Kết luận

Lựa chọn bộ điều khiển PXI phù hợp không chỉ là chọn một model có cấu hình cao, mà là tìm đúng phương án điều khiển cho kiến trúc hệ thống, mức băng thông cần thiết và môi trường vận hành thực tế. Từ controller nhúng như NI PXIe-8881 đến các giải pháp điều khiển từ xa như PXIe-8399, PXIe-8398 hay PXIe-8301, mỗi hướng triển khai đều có vai trò riêng trong hệ thống đo lường và kiểm thử hiện đại.

Nếu bạn đang xây dựng hoặc mở rộng nền tảng PXI/PXIe, việc đối chiếu nhu cầu xử lý, kiểu kết nối và hệ sinh thái thiết bị đi kèm sẽ giúp rút ngắn thời gian lựa chọn. Danh mục này là điểm khởi đầu phù hợp để tìm các giải pháp điều khiển PXI của NI cho cả phòng lab, ứng dụng kiểm thử tự động và môi trường công nghiệp.
