Máy hiện sóng (NI)

Trong các bài toán đo kiểm tín hiệu điện tử, việc quan sát dạng sóng theo thời gian không chỉ dừng ở hiển thị hình ảnh mà còn liên quan trực tiếp đến độ trung thực của phép đo, băng thông, tốc độ lấy mẫu và khả năng kết nối với hệ thống kiểm thử. Với các môi trường R&D, xác minh thiết kế, phòng lab và dây chuyền test tự động, Máy hiện sóng (NI) là nhóm thiết bị phù hợp khi cần kết hợp giữa đo lường tốc độ cao và kiến trúc linh hoạt trong hệ sinh thái của NI.

Vai trò của máy hiện sóng trong đo kiểm điện tử hiện đại

Máy hiện sóng được sử dụng để quan sát điện áp theo thời gian, từ đó giúp kỹ sư đánh giá biên độ, nhiễu, xung, sườn tín hiệu, dao động bất thường hoặc các hiện tượng chuyển mạch trong mạch điện tử. Trong môi trường công nghiệp và phát triển sản phẩm, đây là thiết bị quan trọng để phân tích tín hiệu analog, số và tín hiệu tốc độ cao.

Điểm cần quan tâm không chỉ là màn hình hiển thị mà còn là toàn bộ chuỗi đo gồm đầu dò, phần thu nhận tín hiệu và nền tảng xử lý dữ liệu. Với NI, danh mục này có thể bao gồm cả đầu dò cho máy hiện sóng và các thiết bị digitizer hiệu năng cao, phù hợp cho các cấu hình đo kiểm chuyên sâu hoặc tích hợp vào hệ thống tự động.

Danh mục này phù hợp với những nhu cầu nào?

Nhóm sản phẩm này thường phù hợp khi cần kiểm tra tín hiệu xung, tín hiệu điều khiển, đường truyền tốc độ cao hoặc các mạch có yêu cầu phân tích chi tiết theo miền thời gian. Người dùng trong lĩnh vực điện tử công suất, nhúng, viễn thông, nghiên cứu học thuật hay kiểm thử sản xuất đều có thể cần đến giải pháp thuộc danh mục này.

Trong các hệ thống test lớn, máy hiện sóng thường không hoạt động đơn lẻ mà kết hợp với thiết bị chuyển mạch, đo nguồn hoặc các giao tiếp điều khiển để tạo thành quy trình đo hoàn chỉnh. Nếu cần mở rộng hệ thống, người dùng cũng có thể tham khảo thêm các nhóm như công tắc NI hoặc đơn vị đo nguồn để xây dựng cấu hình đo kiểm đồng bộ hơn.

Đầu dò là yếu tố ảnh hưởng trực tiếp đến chất lượng phép đo

Trong thực tế, nhiều sai số đo không đến từ thân máy mà đến từ đầu dò. Việc chọn sai loại đầu dò có thể làm giảm băng thông hữu dụng, tăng tải lên mạch đo hoặc tạo ra sai lệch khi quan sát tín hiệu nhanh. Vì vậy, khi tìm máy hiện sóng, người dùng cũng cần đánh giá kỹ nhóm phụ kiện đo đi kèm.

Một số đầu dò tiêu biểu trong danh mục cho thấy phạm vi ứng dụng khá rõ ràng. Chẳng hạn, NI SP200B là đầu dò passive single-ended phù hợp cho các phép đo phổ thông ở mức băng thông trung bình; trong khi NI SP500X hoặc NI SP500C hướng tới mức băng thông cao hơn và các cấu hình suy giảm 10X hoặc 100X tùy bài toán điện áp. Với các tín hiệu nhạy hơn ở tần số cao, các mẫu active như NI SA1000X, NI SA1500X hay NI SA2500X hỗ trợ tiếp cận tốt hơn đối với tín hiệu tốc độ cao nhưng biên độ nhỏ.

Đối với phép đo chênh lệch, đầu dò differential active như NI-5191 phù hợp hơn so với kiểu đo single-ended trong các trường hợp cần giảm ảnh hưởng của nhiễu mode chung hoặc đo trực tiếp giữa hai điểm không cùng mass tham chiếu. Đây là khác biệt quan trọng khi làm việc với mạch nguồn, truyền thông tốc độ cao hoặc các kiến trúc cách ly.

Thiết bị digitizer hiệu năng cao cho ứng dụng thu nhận tín hiệu nhanh

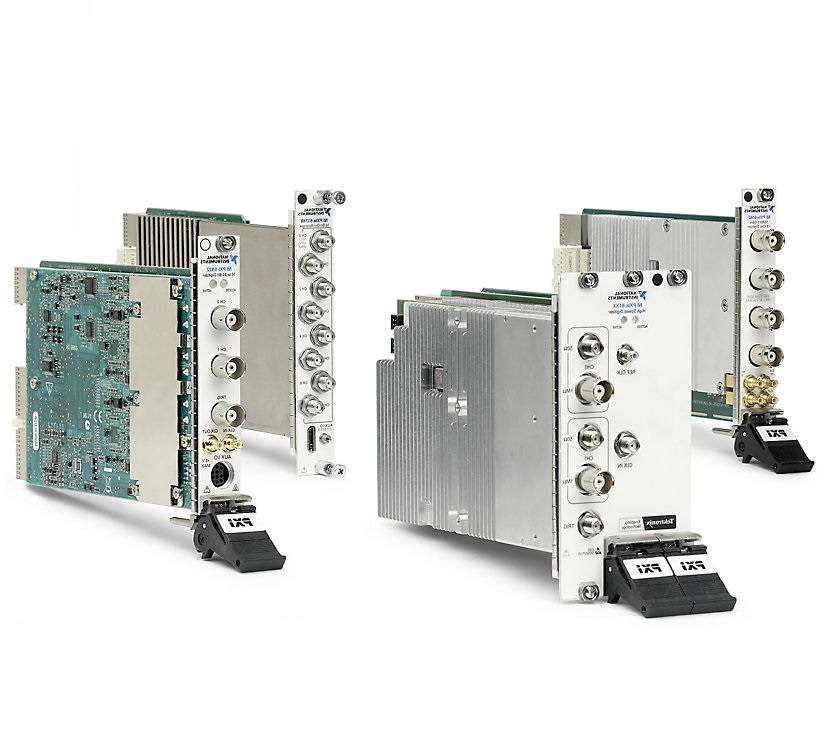

Bên cạnh đầu dò, danh mục còn cho thấy định hướng giải pháp ở mức hệ thống thông qua các thiết bị như FlexRIO Digitizer Device NI PCIe-5775. Đây là dạng phần cứng thu nhận tín hiệu tốc độ cao dành cho các ứng dụng không chỉ cần “xem sóng” mà còn cần xử lý, lưu trữ và phân tích dữ liệu ở mức sâu hơn.

Các phiên bản NI PCIe-5775 trong danh sách có băng thông đầu vào analog đến 6 GHz, tốc độ lấy mẫu tối đa 6.4 GS/s, độ phân giải 12 bit và 2 kênh đo điện áp. Việc tích hợp FPGA Kintex UltraScale ở các cấu hình khác nhau giúp mở rộng khả năng xử lý thời gian thực, phù hợp cho các hệ thống kiểm thử tự động, nghiên cứu tín hiệu RF, số hóa tốc độ cao hoặc các bài toán cần xử lý dữ liệu trực tiếp trên phần cứng.

Với những ứng dụng như vậy, người dùng thường cần thêm các lớp kết nối và điều khiển thiết bị trong hệ thống. Khi xây dựng cấu trúc đo tự động đa thiết bị, có thể tham khảo thêm nhóm GPIB, Serial và Ethernet để hoàn thiện phần giao tiếp và tích hợp.

Cách lựa chọn theo tín hiệu, điện áp và môi trường đo

Tiêu chí đầu tiên là băng thông. Về nguyên tắc, băng thông của đầu dò và thiết bị đo cần đủ cao so với thành phần tần số của tín hiệu cần quan sát. Nếu tín hiệu có sườn lên nhanh hoặc chứa nhiều thành phần hài, việc chọn cấu hình băng thông thấp sẽ làm méo kết quả đo.

Tiêu chí thứ hai là dải điện áp và kiểu đầu dò. Các đầu dò passive như CP400X, CP500X, SP500X hoặc SP500C thích hợp cho nhiều bài toán đo thông dụng và thường có độ bền cơ học tốt. Ngược lại, đầu dò active như SA1000X, SA1500X và SA2500X phù hợp hơn cho tín hiệu nhanh, tải mạch thấp và yêu cầu độ trung thực cao ở miền tần số rộng, nhưng cần được dùng đúng dải điện áp cho phép.

Tiêu chí thứ ba là kiến trúc đo. Nếu nhu cầu chỉ là chẩn đoán tín hiệu tại bàn kỹ thuật, đầu dò và cấu hình đo cơ bản có thể đã đủ. Nếu cần thu thập dữ liệu tốc độ cao, đồng bộ với nhiều thiết bị khác hoặc xử lý tín hiệu trên FPGA, các digitizer như NI PCIe-5775 sẽ là hướng lựa chọn đáng cân nhắc.

Một số tình huống ứng dụng thực tế

Trong phát triển mạch nhúng, máy hiện sóng thường được dùng để kiểm tra xung clock, bus điều khiển, tín hiệu nguồn và hiện tượng ringing trên đường truyền. Với bài toán điện tử công suất, kỹ sư có thể quan sát chuyển mạch, độ dốc xung và nhiễu trên các nút quan trọng để tối ưu thiết kế hoặc xác minh an toàn vận hành.

Trong phòng lab đo kiểm nâng cao, các đầu dò active băng thông cao và digitizer tốc độ lớn hỗ trợ phân tích tín hiệu nhanh, lặp lại hoặc cần lưu dữ liệu để xử lý hậu kỳ. Còn trong môi trường sản xuất, máy hiện sóng và thiết bị thu nhận tín hiệu thường là một phần của hệ thống test tổng thể, làm việc cùng đồng hồ đa năng kỹ thuật số hoặc các khối đo khác để kiểm tra toàn diện sản phẩm.

Lưu ý khi triển khai và vận hành

Khi lựa chọn thiết bị trong danh mục này, cần xem xét đồng thời cả đầu dò, kênh đo, kiểu ghép nối tín hiệu, tốc độ lấy mẫu và yêu cầu xử lý dữ liệu. Một cấu hình mạnh nhưng đầu dò không phù hợp vẫn có thể làm giảm đáng kể chất lượng phép đo.

Ngoài ra, môi trường sử dụng cũng rất quan trọng. Trong ứng dụng phòng lab, yếu tố linh hoạt và độ chi tiết của dữ liệu thường được ưu tiên. Trong hệ thống tự động, người dùng sẽ quan tâm nhiều hơn đến khả năng tích hợp, độ lặp lại, kiến trúc phần cứng và mức độ phù hợp với chuỗi kiểm thử hiện có.

Kết luận

Việc chọn Máy hiện sóng (NI) không nên chỉ dựa trên một thông số đơn lẻ, mà cần nhìn theo toàn bộ chuỗi đo từ đầu dò đến phần cứng thu nhận và khả năng tích hợp hệ thống. Danh mục này đặc biệt phù hợp cho người dùng đang cần giải pháp đo kiểm tín hiệu điện tử có định hướng chuyên sâu, từ kiểm tra dạng sóng thông thường đến thu nhận dữ liệu tốc độ cao.

Nếu đã xác định rõ loại tín hiệu, dải điện áp, yêu cầu băng thông và mức độ tự động hóa, việc chọn đúng đầu dò và nền tảng NI sẽ giúp quá trình đo ổn định hơn, kết quả đáng tin cậy hơn và dễ mở rộng cho các bài toán kiểm thử sau này.
