Công tắc (NI)

Trong các hệ thống kiểm tra tự động, việc định tuyến tín hiệu ổn định và lặp lại chính xác thường quan trọng không kém bản thân thiết bị đo. Khi số lượng kênh tăng lên, nhu cầu chuyển mạch giữa nhiều điểm đo, nhiều đường tín hiệu và nhiều cấu hình thử nghiệm trở thành một phần cốt lõi của kiến trúc ATE, R&D và phòng lab. Đó cũng là lý do danh mục Công tắc (NI) được quan tâm trong các ứng dụng đo kiểm điện tử hiện đại.

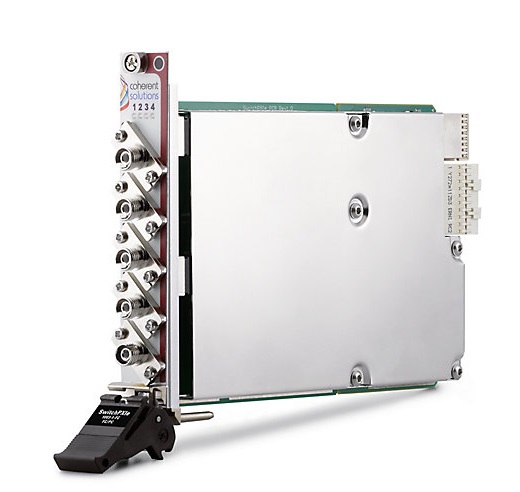

Nhóm thiết bị này tập trung vào các module chuyển mạch ma trận dùng trong hệ sinh thái NI, phù hợp cho các bài toán kết nối tín hiệu theo kịch bản linh hoạt, giảm thao tác thủ công và hỗ trợ tự động hóa phép đo. Với nhiều cấu hình ma trận, kiểu relay và tùy chọn row access khác nhau, người dùng có thể lựa chọn giải pháp phù hợp hơn với tín hiệu cần kiểm tra và mật độ kênh của hệ thống.

Vai trò của công tắc trong hệ thống đo kiểm điện tử

Trong môi trường đo lường và kiểm tra, công tắc không chỉ đơn thuần là phần tử đóng cắt. Chúng đóng vai trò như một lớp định tuyến tín hiệu, cho phép đưa nhiều điểm đo về cùng một thiết bị hoặc phân phối một nguồn tín hiệu tới nhiều kênh thử nghiệm theo trình tự xác định.

Khi tích hợp đúng cách, module chuyển mạch giúp giảm số lượng thao tác cắm rút, hạn chế sai số do can thiệp thủ công và tăng khả năng lặp lại của quy trình kiểm tra. Đây là lợi thế rõ rệt trong các ứng dụng validation, functional test, kiểm tra bo mạch, thiết bị điện tử công nghiệp hoặc các trạm đo đa kênh.

Danh mục này phù hợp với những nhu cầu nào?

Danh mục Công tắc (NI) đặc biệt phù hợp khi người dùng cần xây dựng hệ thống chuyển mạch cho nhiều tín hiệu đo mà vẫn duy trì bố cục gọn và dễ mở rộng. Thay vì thiết lập kết nối riêng lẻ cho từng bài test, kiến trúc ma trận cho phép lựa chọn đường đi của tín hiệu theo phần mềm hoặc theo cấu hình hệ thống.

Những nhu cầu phổ biến gồm có: chuyển mạch nhiều kênh cảm biến, chọn điểm đo trên PCB, ghép nối DUT với thiết bị đo, hoặc thiết lập nhiều tuyến kiểm tra trong cùng một giá máy. Khi kết hợp với đơn vị đo nguồn hay đồng hồ đa năng kỹ thuật số, module công tắc trở thành mắt xích trung gian quan trọng trong chuỗi đo kiểm tự động.

Các cấu hình ma trận tiêu biểu trong danh mục

Danh mục hiện nổi bật với các module ma trận cho SwitchBlock, trải từ cấu hình nhỏ đến mật độ cao. Một số model tiêu biểu như Matrix Module for SwitchBlock NI SWB-2814 cung cấp ma trận 8×9 ở chế độ 2-wire, trong khi NI SWB-2815 mở rộng lên 4×86 cho các ứng dụng cần nhiều cột kết nối hơn.

Ở nhóm 1-wire, các model như NI SWB-2816 và NI SWB-2817 đáp ứng bài toán mật độ kênh lớn với cấu hình 8×46 hoặc 16×22. Trong khi đó, NI SWB-2833 và NI SWB-2834 hướng đến các ứng dụng 2-wire với dòng chịu tải cao hơn, ví dụ cấu hình 4×71 hoặc 8×34, phù hợp khi cần cân bằng giữa số lượng điểm chuyển mạch và khả năng tải tín hiệu.

Điểm đáng chú ý là cùng một nền tảng ma trận, nhiều model có tùy chọn row access hoặc không có row access. Sự khác biệt này ảnh hưởng trực tiếp đến cách thiết kế đường đo, khả năng truy cập hàng trong ma trận và mức độ linh hoạt của bài toán kết nối.

Phân biệt relay Reed và relay Electromechanical

Trong danh mục này, người dùng có thể bắt gặp hai hướng công nghệ relay chính là Reed relay và relay điện cơ. Mỗi loại phù hợp với một nhóm ứng dụng khác nhau, vì vậy việc lựa chọn không nên chỉ dựa trên số kênh.

Các model thuộc dòng SWB-2814, SWB-2815, SWB-2816 và SWB-2817 sử dụng reed relay, thường phù hợp với tín hiệu mức vừa và yêu cầu chuyển mạch nhanh, gọn trong các cấu hình ma trận mật độ cao. Trong khi đó, SWB-2833 và SWB-2834 dùng relay điện cơ với khả năng chịu dòng DC đến 2 A, thích hợp hơn khi bài test cần mức tải cao hơn so với các model 0.25 A.

Về nguyên tắc, nếu hệ thống ưu tiên mật độ kênh lớn và tín hiệu không quá cao về dòng, các model reed relay có thể là lựa chọn hợp lý. Nếu cần tải dòng lớn hơn hoặc muốn ưu tiên khả năng đóng cắt cho các tuyến đo công suất thấp đến trung bình trong môi trường kiểm tra điện tử, dòng relay điện cơ thường đáng cân nhắc hơn.

Cách chọn module công tắc phù hợp

Khi lựa chọn, trước hết cần xác định kiến trúc tín hiệu là 1-wire hay 2-wire. Đây là thông số nền tảng vì nó ảnh hưởng đến cách đấu nối, số lượng đường dẫn cần thiết và độ phù hợp với loại tín hiệu đo thực tế. Với các ứng dụng yêu cầu đo vi sai hoặc cần kiểm soát tốt hơn đường cấp và đường hồi, cấu hình 2-wire thường là điểm cần xem xét kỹ.

Tiếp theo là số hàng, số cột và nhu cầu row access. Nếu hệ thống cần nhiều điểm kết nối trong không gian lắp đặt giới hạn, các cấu hình như 4×86 hay 8×46 sẽ có lợi thế về mật độ. Ngược lại, nếu cần bố trí linh hoạt cho các đường tín hiệu đặc thù, tùy chọn row access có thể giúp việc triển khai thuận tiện hơn.

Ngoài ra, mức điện áp, dòng chuyển mạch tối đa và loại relay cũng phải được đối chiếu với DUT và thiết bị đo liên quan. Với các bài toán kiểm tra kết hợp nhiều thiết bị, người dùng cũng có thể tham khảo thêm máy hiện sóng NI để hoàn thiện chuỗi thu thập và phân tích tín hiệu.

Một số ví dụ lựa chọn theo tình huống ứng dụng

Nếu mục tiêu là xây dựng ma trận 1-wire mật độ cao cho nhiều điểm kiểm tra điện áp hoặc tín hiệu mức thấp, các model như NI SWB-2815, NI SWB-2816 hoặc NI SWB-2817 thường phù hợp hơn nhờ số lượng cột lớn và cấu trúc tối ưu cho nhiều tuyến đo. Trường hợp cần chọn giữa bản có row access và không có row access, quyết định nên dựa trên sơ đồ routing thực tế thay vì chỉ nhìn vào tên model.

Nếu ứng dụng cần 2-wire và dòng tải cao hơn, NI SWB-2833 hoặc NI SWB-2834 là các đại diện đáng chú ý trong danh mục. Với thông số chuyển mạch DC đến 100 V và 2 A, các model này phù hợp cho những bài test đòi hỏi biên độ tải cao hơn nhóm reed relay 0.25 A.

Ở chiều ngược lại, NI SWB-2814 là lựa chọn gọn hơn cho ma trận 2-wire 8×9, thích hợp khi số điểm đo không quá lớn nhưng cần tín hiệu 2 dây và điện áp chuyển mạch DC đến 150 V. Đây là kiểu cấu hình thường được cân nhắc trong các hệ thống cần sự cân đối giữa kích thước ma trận và yêu cầu điện.

Lợi ích khi triển khai công tắc trong hệ sinh thái NI

Khi sử dụng module chuyển mạch cùng hệ thiết bị NI, người dùng có thể xây dựng kiến trúc đo kiểm nhất quán hơn, từ phần chuyển mạch, thiết bị đo đến lớp điều khiển và tự động hóa. Điều này đặc biệt hữu ích với các dự án cần chuẩn hóa quy trình thử nghiệm, giảm thời gian cấu hình lại giữa nhiều sản phẩm hoặc nhiều ca đo.

Trong thực tế, giá trị của công tắc không chỉ nằm ở phần cứng mà còn ở khả năng giúp hệ thống vận hành có tổ chức hơn: ít dây nối thủ công hơn, dễ mở rộng hơn và dễ duy trì logic kiểm tra hơn theo thời gian. Với môi trường B2B, đây là yếu tố ảnh hưởng trực tiếp đến hiệu suất vận hành, thời gian bảo trì và khả năng nhân rộng trạm test.

Kết luận

Đối với các hệ thống kiểm tra điện tử cần chuyển mạch tín hiệu theo nhiều kịch bản, danh mục Công tắc (NI) mang lại nền tảng phù hợp để xây dựng ma trận kết nối linh hoạt và có định hướng mở rộng. Việc chọn đúng module nên bắt đầu từ kiểu đấu dây, mật độ kênh, nhu cầu row access và mức điện áp hoặc dòng mà bài test thực sự yêu cầu.

Nếu đang thiết kế hoặc nâng cấp hệ thống đo kiểm, việc xem xét kỹ từng cấu hình trong danh mục sẽ giúp rút ngắn thời gian tích hợp và hạn chế sai lệch trong vận hành thực tế. Một lựa chọn đúng ngay từ đầu thường giúp toàn bộ hệ thống đo hoạt động ổn định, rõ ràng và hiệu quả hơn về lâu dài.
