Nhiệt độ

Trong các bài toán giám sát quá trình, thử nghiệm môi trường hay kiểm soát chất lượng, dữ liệu nhiệt độ thường là một trong những tín hiệu nền tảng cần được thu thập chính xác và ổn định. Tùy theo cảm biến sử dụng, số kênh đo, vị trí lắp đặt và kiến trúc hệ thống, việc chọn đúng thiết bị đầu vào nhiệt độ sẽ ảnh hưởng trực tiếp đến độ tin cậy của kết quả đo và khả năng tích hợp về sau.

Danh mục Nhiệt độ tập trung vào các giải pháp của NI dành cho thu thập dữ liệu và điều khiển, từ thiết bị USB một kênh gọn nhẹ đến module nhiều kênh cho PXI, CompactRIO, CompactDAQ và FieldDAQ. Đây là nhóm thiết bị phù hợp cho cả nhu cầu đo độc lập trong phòng thí nghiệm lẫn triển khai trong hệ thống tự động hóa và kiểm thử công nghiệp.

Phạm vi thiết bị trong danh mục này

Điểm chung của các sản phẩm trong danh mục là khả năng nhận tín hiệu từ cảm biến nhiệt độ phổ biến như thermocouple và RTD, sau đó chuyển đổi thành dữ liệu số để giám sát, ghi nhận hoặc đưa vào hệ điều khiển. Tùy từng nền tảng, thiết bị có thể phục vụ đo một điểm đơn lẻ, đo đa kênh đồng thời hoặc triển khai ở môi trường có rung động, nhiễu điện và yêu cầu cách ly cao.

Ở mức cơ bản, NI USB-TC01 là lựa chọn phù hợp khi cần đo nhanh một kênh nhiệt độ qua kết nối USB. Ở cấp hệ thống hơn, các dòng như NI REM-11120, NI FD-11613, NI FD-11614, NI PXIe-4353, NI PXIe-4357 hay các module C Series như NI sbRIO-9211, NI sbRIO-9213, NI-9226 đáp ứng các nhu cầu mở rộng về số lượng kênh, nền tảng phần cứng và điều kiện lắp đặt.

Những kiểu ứng dụng thường gặp

Thiết bị đo nhiệt độ trong nhóm này thường được dùng để giám sát nhiệt của buồng thử, tủ nhiệt, bề mặt thiết bị, dây gia nhiệt, động cơ, cụm nguồn hoặc các điểm cần theo dõi trong quá trình sản xuất. Với môi trường R&D và kiểm thử, người dùng thường cần thu dữ liệu liên tục để phân tích xu hướng, xác nhận độ ổn định nhiệt hoặc đồng bộ cùng các tín hiệu khác trong hệ đo.

Khi hệ thống cần mở rộng sang các biến số khác ngoài nhiệt độ, người dùng có thể kết hợp với các danh mục liên quan như thiết bị đo điện áp hoặc thiết bị đo dòng điện để xây dựng hệ thống thu thập dữ liệu đồng bộ hơn. Cách tiếp cận này đặc biệt hữu ích trong kiểm thử nguồn, tải nhiệt, giám sát tiêu thụ năng lượng và đánh giá hiệu suất tổng thể.

Phân biệt theo loại cảm biến và kiến trúc đo

Với các điểm đo phổ biến trong công nghiệp, thermocouple thường được ưu tiên khi cần dải đo rộng, đầu dò linh hoạt và dễ triển khai. Các sản phẩm như NI USB-TC01, NI FD-11613, NI FD-11614, NI PXIe-4353 hoặc NI sbRIO-9213 thuộc nhóm hỗ trợ thermocouple, phù hợp cho nhiều bài toán theo dõi nhiệt độ trong thử nghiệm và vận hành thực tế.

Trong khi đó, RTD phù hợp hơn khi cần độ ổn định và độ chính xác cao ở dải nhiệt độ vừa phải. Các lựa chọn như NI PXIe-4357 hoặc NI-9226 hỗ trợ cảm biến RTD/PT100, thường được cân nhắc trong những ứng dụng cần kiểm soát sai số chặt hơn. Việc chọn thermocouple hay RTD không chỉ phụ thuộc vào cảm biến đang có, mà còn liên quan đến tốc độ lấy mẫu, số kênh, kiểu đấu nối và mức độ nhiễu của môi trường làm việc.

Lựa chọn theo số kênh và nền tảng phần cứng

Nếu nhu cầu chỉ là đo một điểm nhiệt độ trên máy tính hoặc bàn thử, NI USB-TC01 là cấu hình dễ tiếp cận nhờ dạng thiết bị USB một kênh. Sản phẩm này cũng có các phiên bản đi kèm đầu dò J-Type khác nhau, thuận tiện cho người dùng cần triển khai nhanh mà không phải lựa chọn phụ kiện quá nhiều ngay từ đầu.

Khi cần nhiều kênh hơn, có thể cân nhắc theo nền tảng hệ thống. NI sbRIO-9211 cung cấp 4 kênh, NI sbRIO-9213 mở rộng lên 16 kênh thermocouple cho nền tảng CompactRIO. Trong kiến trúc PXI, NI PXIe-4353 hỗ trợ tới 32 kênh thermocouple và NI PXIe-4357 hỗ trợ 20 kênh RTD, phù hợp với các hệ thống kiểm thử cần mật độ kênh cao. Với nhu cầu đặt gần hiện trường, các thiết bị FieldDAQ như NI FD-11613 và NI FD-11614 mang lại lựa chọn 8 hoặc 16 kênh có cách ly, thích hợp cho môi trường công nghiệp khắc nghiệt.

Các tiêu chí kỹ thuật nên xem trước khi chọn thiết bị

Không phải mọi ứng dụng đo nhiệt độ đều cần cấu hình giống nhau. Trước khi chọn thiết bị, nên xác định rõ loại cảm biến sử dụng, số lượng điểm đo hiện tại và khả năng mở rộng sau này. Với các hệ thống cần chống nhiễu tốt hoặc lắp đặt gần nguồn công suất, yếu tố cách ly tín hiệu, khả năng chống quá áp và mức chịu nhiễu là rất đáng quan tâm.

Bên cạnh đó, người dùng cũng nên xem xét độ phân giải ADC, tốc độ lấy mẫu, cơ chế bù mối nối lạnh đối với thermocouple và kiểu đầu nối cơ khí. Chẳng hạn, một số module hỗ trợ đo đồng thời nhiều kênh, trong khi một số thiết bị phù hợp hơn cho giám sát chậm nhưng ổn định. Nếu hệ thống còn cần thu thập thêm tín hiệu rời rạc hoặc điều khiển trạng thái, có thể tham khảo thêm nhóm I/O kỹ thuật số để hoàn thiện kiến trúc tổng thể.

Một số dòng tiêu biểu trong danh mục

NI USB-TC01 phù hợp cho ứng dụng đo nhiệt độ 1 kênh qua USB, đặc biệt trong phòng lab, bench test hoặc xác minh nhanh điểm nhiệt. Thiết bị có các phiên bản đi kèm đầu dò J-Type grounded hoặc exposed-junction, ngoài ra cũng có tùy chọn chỉ gồm thiết bị để người dùng tự chọn đầu dò phù hợp.

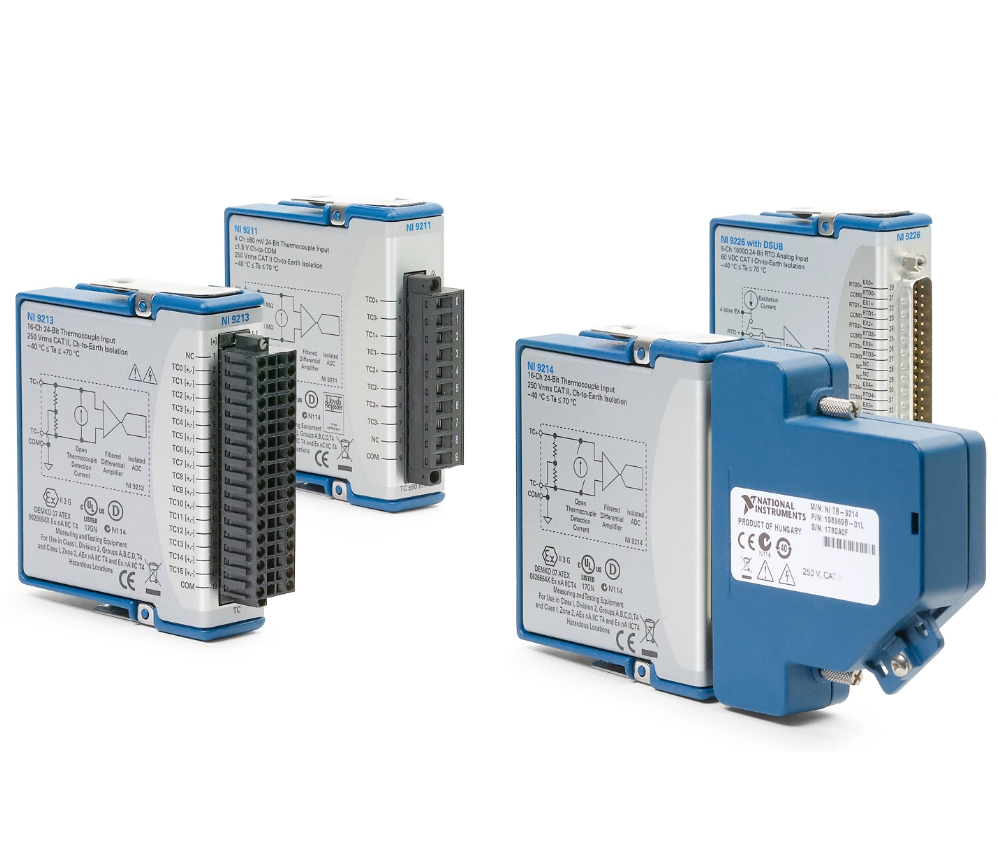

NI REM-11120 là module đầu vào nhiệt độ cho Remote I/O, phù hợp khi cần tích hợp vào hệ thống phân tán. NI FD-11613 và NI FD-11614 hướng đến đo thermocouple nhiều kênh ở hiện trường với số kênh 8 và 16. Trong môi trường PXI, NI PXIe-4353 và NI PXIe-4357 là lựa chọn đáng chú ý cho hệ kiểm thử tự động. Ở hệ C Series, NI sbRIO-9211, NI sbRIO-9213 và NI-9226 giúp người dùng triển khai đo nhiệt độ trên CompactRIO hoặc CompactDAQ theo hướng linh hoạt hơn.

Khi nào nên ưu tiên giải pháp đo nhiệt độ chuyên dụng

Nhiều hệ thống có thể đo tín hiệu analog nói chung, nhưng với nhiệt độ, đặc biệt là thermocouple và RTD, thiết bị chuyên dụng thường mang lại lợi thế rõ ràng về độ ổn định phép đo, bù nhiệt, độ phân giải và khả năng cấu hình theo đúng loại cảm biến. Điều này giúp giảm công sức hiệu chuẩn, xử lý tín hiệu trung gian và hạn chế sai số phát sinh từ khâu chuyển đổi.

Với doanh nghiệp đang xây dựng hệ thống kiểm thử, giám sát nhiệt hoặc thu thập dữ liệu cho sản xuất, việc chọn đúng nền tảng ngay từ đầu sẽ giúp quá trình mở rộng thuận lợi hơn. Danh mục này cung cấp nhiều mức lựa chọn từ đơn giản đến chuyên sâu, phù hợp cho cả nhu cầu đo độc lập lẫn tích hợp vào hệ thống DAQ và điều khiển lớn hơn.

Kết luận

Từ đo một điểm nhiệt độ trên máy tính đến triển khai đa kênh trong môi trường công nghiệp, các thiết bị trong danh mục này đáp ứng nhiều mô hình ứng dụng khác nhau của hệ sinh thái NI. Khi đánh giá lựa chọn, nên bắt đầu từ loại cảm biến, số kênh, vị trí lắp đặt và nền tảng phần cứng đang dùng để xác định giải pháp phù hợp.

Nếu bạn đang tìm thiết bị cho bài toán đo nhiệt độ cụ thể, việc đối chiếu giữa USB, C Series, PXI, Remote I/O và FieldDAQ sẽ giúp thu hẹp phương án nhanh hơn. Chọn đúng thiết bị ngay từ đầu không chỉ hỗ trợ độ chính xác của phép đo mà còn tạo nền tảng tốt cho việc mở rộng hệ thống về sau.
