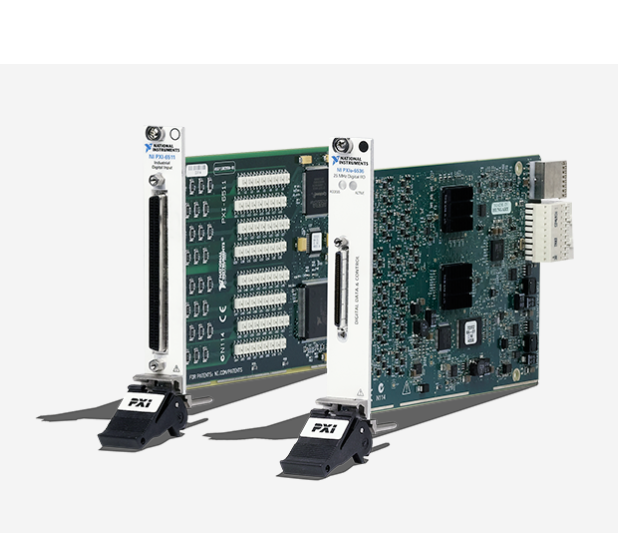

I/O Kỹ thuật số

Trong nhiều hệ thống đo lường, kiểm thử và điều khiển, tín hiệu số là lớp giao tiếp nền tảng để đọc trạng thái thiết bị, kích hoạt tải, trao đổi dữ liệu với ngoại vi hoặc xây dựng các tác vụ logic tốc độ cao. Khi cần mở rộng khả năng kết nối giữa máy tính, bộ điều khiển và phần cứng hiện trường, I/O Kỹ thuật số là nhóm thiết bị rất quan trọng vì cho phép xử lý linh hoạt cả tín hiệu vào, tín hiệu ra và các chuẩn giao tiếp số phổ biến.

Danh mục này tập trung vào các giải pháp của NI, phù hợp cho nhiều nhu cầu từ điều khiển relay, giao tiếp I²C/SPI, đến triển khai digital I/O số lượng lớn hoặc I/O có thể cấu hình lại bằng FPGA. Tùy theo yêu cầu về số kênh, mức điện áp, tốc độ xử lý và kiến trúc hệ thống, người dùng có thể chọn thiết bị USB, PCI, PCI Express hoặc module thuộc hệ CompactDAQ/CompactRIO.

Vai trò của I/O kỹ thuật số trong hệ thống tự động hóa và kiểm thử

Khác với tín hiệu analog như điện áp hoặc dòng điện, tín hiệu số thường làm việc theo các trạng thái logic rời rạc để biểu diễn bật/tắt, có/không, mức cao/thấp hoặc các chuỗi xung đồng bộ. Vì vậy, nhóm thiết bị này thường xuất hiện trong các bài toán đọc cảm biến trạng thái, giám sát tiếp điểm, điều khiển đèn báo, relay, van điện từ hoặc trao đổi dữ liệu với IC và bo mạch nhúng.

Trong môi trường B2B kỹ thuật, lựa chọn đúng I/O số không chỉ giúp hệ thống hoạt động ổn định mà còn ảnh hưởng trực tiếp đến khả năng mở rộng, độ tương thích mức logic và cách tích hợp với phần mềm điều khiển. Nếu ứng dụng cần đo tín hiệu hỗn hợp cả analog và digital trên cùng nền tảng, người dùng cũng có thể tham khảo thêm nhóm đầu vào/ra đa chức năng để so sánh kiến trúc phù hợp hơn.

Các nhóm thiết bị tiêu biểu trong danh mục

Danh mục I/O kỹ thuật số không chỉ gói gọn ở các card digital input/output cơ bản. Trên thực tế, đây là một hệ sinh thái gồm nhiều loại phần cứng phục vụ các tầng ứng dụng khác nhau, từ thao tác tín hiệu đơn giản đến xử lý logic chuyên sâu trên FPGA.

Một ví dụ dễ hình dung là C Series Relay Output Module NI NI-9481, phù hợp cho các tác vụ đóng cắt tải qua relay trong hệ CompactDAQ/CompactRIO. Với những nhu cầu giao tiếp cấp bo mạch, các thiết bị như NI USB-8451 và NI USB-8452 hỗ trợ I²C/SPI giúp kết nối trực tiếp với cảm biến, EEPROM, ADC/DAC hoặc vi mạch ngoại vi trong quá trình phát triển và kiểm thử.

Ở cấp độ cao hơn, các thiết bị Digital Reconfigurable I/O như NI PCIe-7822, NI PCIe-7820, NI PCI-7813 hay NI PCI-7811 đáp ứng những ứng dụng cần số lượng kênh lớn, đồng bộ xung và logic xử lý tùy biến. Bên cạnh đó, các thiết bị USB như NI USB-6525, NI USB-6509 và NI USB-6501 lại phù hợp khi cần triển khai nhanh digital I/O trên máy tính mà không phải lắp card vào khung máy công nghiệp.

Khi nào nên chọn USB, PCI/PCIe hay module C Series?

Thiết bị USB thường phù hợp cho phòng lab, trạm kiểm thử độc lập, ứng dụng bench-top hoặc các hệ thống cần tính di động và triển khai nhanh. Chúng đặc biệt hữu ích khi người dùng muốn kết nối trực tiếp với máy tính để đọc/ghi tín hiệu số mà không cần thay đổi nhiều phần cứng của hệ thống hiện hữu.

Nếu yêu cầu của bạn nghiêng về hiệu năng cao hơn, độ ổn định khi tích hợp lâu dài hoặc cần nhiều kênh trong kiến trúc máy công nghiệp, các card PCI và PCI Express sẽ là lựa chọn đáng cân nhắc. Với các dòng có FPGA và số lượng kênh lớn, khả năng xử lý logic thời gian gần thực hoặc đồng bộ tín hiệu trong những ứng dụng kiểm thử phần cứng sẽ tốt hơn so với cấu hình I/O cơ bản.

Trong khi đó, module C Series như NI-9481 phù hợp cho hệ thống mô-đun, nơi người dùng cần kết hợp nhiều loại tín hiệu trong cùng nền tảng đo lường và điều khiển. Đây là lựa chọn hợp lý khi dự án cần tính linh hoạt mở rộng theo từng module chức năng.

Tiêu chí chọn I/O kỹ thuật số cho đúng ứng dụng

Khi đánh giá thiết bị, trước hết cần xác định rõ loại tín hiệu cần xử lý là digital input, digital output hay bidirectional I/O. Ngoài số lượng kênh, mức điện áp logic và khả năng chịu dòng cũng là thông số quan trọng, đặc biệt trong các ứng dụng điều khiển tải, đọc tín hiệu công nghiệp hoặc kết nối với phần cứng có điện áp khác biệt.

Ví dụ, nếu ứng dụng cần làm việc với tín hiệu rộng hoặc môi trường điện áp cao hơn mức logic thông thường, một thiết bị như NI USB-6525 sẽ phù hợp hơn so với các giải pháp USB I/O mức 5 V. Trong khi đó, các model như NI USB-6501 hoặc NI USB-6509 có thể đáp ứng tốt cho tác vụ đọc/ghi tín hiệu số chuẩn ở mức điện áp thấp hơn và số lượng kênh khác nhau.

Với bài toán giao tiếp số theo giao thức, thay vì chỉ nhìn vào số kênh, cần quan tâm đến tốc độ clock và kiểu kết nối. Các thiết bị NI USB-8451 và NI USB-8452 phù hợp cho nhu cầu làm việc với I²C/SPI, và nếu hệ thống của bạn cần mở rộng sang tầng kết nối thiết bị hiện trường, có thể tham khảo thêm nhóm bus giao tiếp công nghiệp để có góc nhìn đầy đủ hơn về kiến trúc truyền thông.

Ứng dụng thực tế của nhóm sản phẩm này

I/O kỹ thuật số xuất hiện rất nhiều trong dây chuyền máy, trạm test điện tử, hệ thống giám sát trạng thái và tích hợp thiết bị OEM. Ở mức cơ bản, digital input dùng để đọc công tắc, cảm biến tiệm cận, tiếp điểm báo lỗi hoặc trạng thái máy. Digital output được dùng để kích relay, điều khiển đèn, còi, cơ cấu chấp hành hoặc mô phỏng tín hiệu điều khiển trong quá trình test.

Trong môi trường R&D điện tử, các thiết bị I²C/SPI giúp kỹ sư giao tiếp trực tiếp với IC ngoại vi để nạp cấu hình, đọc thanh ghi hoặc kiểm tra đáp ứng của bo mạch. Còn với các nền tảng có FPGA, người dùng có thể xây dựng các tác vụ logic tùy chỉnh, xử lý timing chuyên biệt hoặc tạo giao tiếp số theo yêu cầu ứng dụng mà các I/O thông thường khó đáp ứng.

Một số dòng NI nổi bật để tham khảo

Trong nhóm điều khiển tải bằng relay, NI-9481 là lựa chọn tiêu biểu khi cần đầu ra relay trên nền C Series. Với nhu cầu giao tiếp bo mạch qua I²C/SPI, NI USB-8451 và NI USB-8452 là hai dòng đáng chú ý, khác nhau về tốc độ giao tiếp và kiểu cấu hình cơ khí tùy phiên bản enclosed hoặc none-enclosed.

Nếu ưu tiên số lượng kênh lớn và khả năng tái cấu hình, các thiết bị NI PCIe-7822, NI PCIe-7820, NI PCI-7813 và NI PCI-7811 phù hợp cho các dự án chuyên sâu hơn về timing và xử lý logic số. Ở nhóm triển khai nhanh qua cổng USB, NI USB-6525, NI USB-6509 và NI USB-6501 đáp ứng các mức nhu cầu khác nhau về dải điện áp, dòng drive và số kênh I/O.

Lưu ý khi tích hợp và mở rộng hệ thống

Trước khi chọn thiết bị, nên xác định rõ môi trường lắp đặt, nền tảng máy chủ sử dụng và yêu cầu phần mềm điều khiển. Với hệ thống đang dùng nhiều loại tín hiệu đo khác nhau, việc quy hoạch kiến trúc I/O ngay từ đầu sẽ giúp giảm thời gian tích hợp, tránh chọn dư hoặc thiếu chức năng và thuận tiện hơn khi mở rộng về sau.

Ngoài ra, I/O kỹ thuật số thường không hoạt động tách rời mà đi cùng các nhóm đo lường khác trong cùng hệ thống. Nếu ứng dụng cần kết hợp tín hiệu số với các phép đo analog, người dùng có thể xem thêm danh mục đo điện áp hoặc đo dòng điện để xây dựng cấu hình đồng bộ hơn cho toàn hệ thống.

Tóm lại, nhóm I/O Kỹ thuật số phù hợp cho nhiều lớp ứng dụng từ điều khiển trạng thái đơn giản đến xử lý logic số phức tạp trong kiểm thử và tự động hóa. Việc lựa chọn đúng thiết bị nên dựa trên số kênh, mức logic, dạng giao tiếp, kiến trúc kết nối và khả năng mở rộng thực tế, từ đó giúp hệ thống vận hành ổn định và đáp ứng đúng mục tiêu kỹ thuật của dự án.
