Bộ điều khiển PID

Trong nhiều hệ thống gia nhiệt, xử lý quá trình và dây chuyền tự động, yêu cầu quan trọng không chỉ là đạt đến giá trị đặt mà còn phải giữ ổn định trong suốt quá trình vận hành. Khi nhiệt độ, áp suất, lưu lượng hoặc tốc độ thay đổi liên tục theo tải, bộ điều khiển PID trở thành lựa chọn quen thuộc nhờ khả năng phản hồi nhanh và duy trì sai số ở mức thấp.

Đây là nhóm thiết bị được dùng rộng rãi trong sản xuất công nghiệp, phòng thí nghiệm, hệ thống HVAC và nhiều bài toán điều khiển vòng kín khác. Việc hiểu đúng nguyên lý, phạm vi ứng dụng và tiêu chí lựa chọn sẽ giúp người dùng chọn thiết bị phù hợp hơn thay vì chỉ nhìn vào hình thức hay cấu hình bề mặt.

Bộ điều khiển PID hoạt động theo nguyên lý nào?

PID là viết tắt của Proportional, Integral và Derivative, tức ba thành phần điều khiển tỉ lệ, tích phân và vi phân. Bộ điều khiển liên tục so sánh giá trị đo thực tế với giá trị đặt, sau đó tính toán sai số để đưa ra tín hiệu điều chỉnh cho cơ cấu chấp hành như điện trở gia nhiệt, van, quạt, động cơ hoặc bộ đóng cắt công suất.

Trong một hệ điều khiển vòng kín, thành phần P giúp hệ thống phản ứng theo độ lớn sai số hiện tại, thành phần I hỗ trợ giảm sai số tích lũy theo thời gian, còn thành phần D giúp dự đoán xu hướng biến thiên để hạn chế dao động hoặc vọt lố. Khi được tinh chỉnh hợp lý, PID có thể tạo sự cân bằng giữa tốc độ đáp ứng, độ ổn định và độ chính xác điều khiển.

Vì sao PID được dùng nhiều trong công nghiệp?

Ưu điểm lớn của PID là tính thực dụng. Thiết bị này phù hợp với rất nhiều bài toán điều khiển quá trình mà không cần một hệ thống điều khiển quá phức tạp. Trong các ứng dụng nhiệt, PID đặc biệt phổ biến vì có thể giữ nhiệt độ ổn định quanh điểm đặt, giảm hiện tượng dao động liên tục gây ảnh hưởng đến chất lượng sản phẩm.

Ngoài nhiệt độ, bộ điều khiển PID còn được ứng dụng trong điều khiển áp suất, lưu lượng, tốc độ động cơ, mức chất lỏng hoặc các quá trình cần duy trì thông số ổn định. Với những hệ thống có yêu cầu phối hợp nhiều phần tử hơn, người dùng cũng có thể tham khảo PLC cho bài toán điều khiển logic để mở rộng khả năng tự động hóa.

Các dạng điều khiển liên quan đến PID

Trong thực tế, không phải mọi ứng dụng đều cần dùng đầy đủ cả ba thành phần P, I và D. Tùy đặc tính đối tượng điều khiển, thiết bị có thể được cấu hình ở dạng P, PI, PD hoặc đầy đủ PID. Mỗi dạng đều có vai trò riêng trong việc tối ưu phản ứng của hệ thống.

• P: phản ứng nhanh theo sai số hiện tại, phù hợp với bài toán đơn giản nhưng có thể còn sai số tĩnh.
• PI: thường gặp trong điều khiển nhiệt và quá trình, giúp giảm sai số ổn định tốt hơn.
• PD: hỗ trợ cải thiện đáp ứng động, phù hợp khi cần dự đoán xu hướng thay đổi.
• PID: cân bằng giữa tốc độ, độ chính xác và độ ổn định, là cấu hình được dùng phổ biến nhất.

Việc lựa chọn dạng nào không nên làm theo thói quen. Người dùng cần xem xét quán tính của hệ thống, tốc độ đáp ứng mong muốn, mức chấp nhận dao động và loại tải thực tế đang vận hành.

Ứng dụng phổ biến của bộ điều khiển PID

Trong sản xuất, PID thường xuất hiện ở lò nung, lò sấy, máy ép nhiệt, bồn gia nhiệt, nồi hơi và các hệ thống xử lý nhiệt cần duy trì giá trị ổn định trong thời gian dài. Với các ngành như thực phẩm, dược phẩm, điện tử hoặc vật liệu, độ ổn định của quá trình ảnh hưởng trực tiếp đến chất lượng đầu ra nên vai trò của điều khiển PID càng rõ rệt.

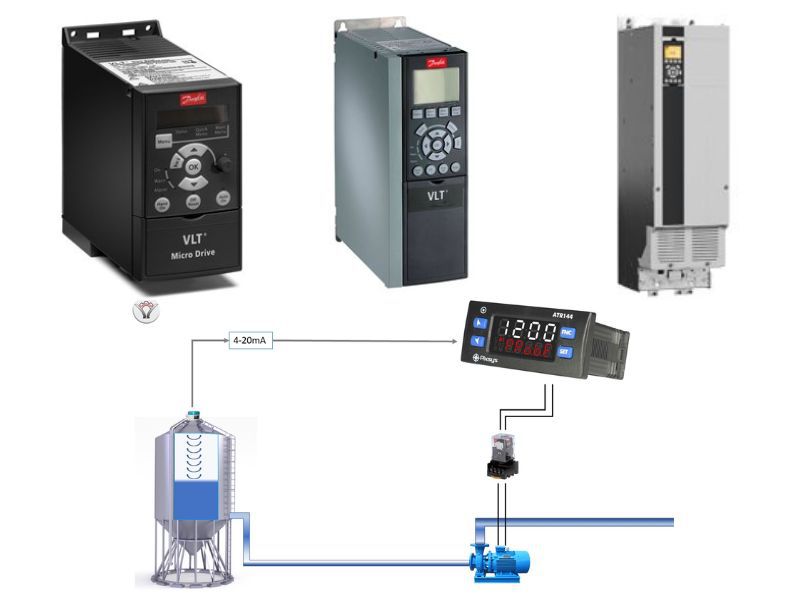

Ở các hệ thống tiện ích công nghiệp, PID cũng được dùng để điều chỉnh áp suất đường ống, điều tiết lưu lượng hoặc kiểm soát mức bồn. Nếu nhu cầu tập trung vào một biến quá trình cụ thể, người dùng có thể xem thêm bộ điều khiển mức hoặc bộ điều khiển độ ẩm cho các ứng dụng chuyên biệt hơn.

Tiêu chí chọn bộ điều khiển PID phù hợp

Khi chọn thiết bị, trước hết cần xác định rõ đại lượng cần điều khiển là nhiệt độ, áp suất, lưu lượng hay tín hiệu quá trình khác. Sau đó nên xem xét loại đầu vào cảm biến, kiểu tín hiệu ngõ ra điều khiển, số kênh cần dùng, cách lắp đặt và môi trường vận hành thực tế. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng tích hợp thiết bị vào hệ thống sẵn có.

Một điểm quan trọng khác là phương thức điều chỉnh tham số. Với người dùng cần triển khai nhanh, các bộ PID có tính năng tự hiệu chỉnh giúp rút ngắn thời gian cài đặt ban đầu. Trong khi đó, các ứng dụng nhạy với dao động hoặc có tải biến thiên lớn thường cần người vận hành hiểu rõ quá trình để tinh chỉnh sâu hơn.

Nếu hệ thống sử dụng điện trở gia nhiệt hoặc tải tiêu thụ công suất đáng kể, việc kết hợp cùng bộ điều khiển công suất có thể giúp giải pháp hoàn chỉnh hơn, đặc biệt trong các bài toán gia nhiệt yêu cầu độ mịn và độ ổn định cao.

Một số thương hiệu thường được quan tâm

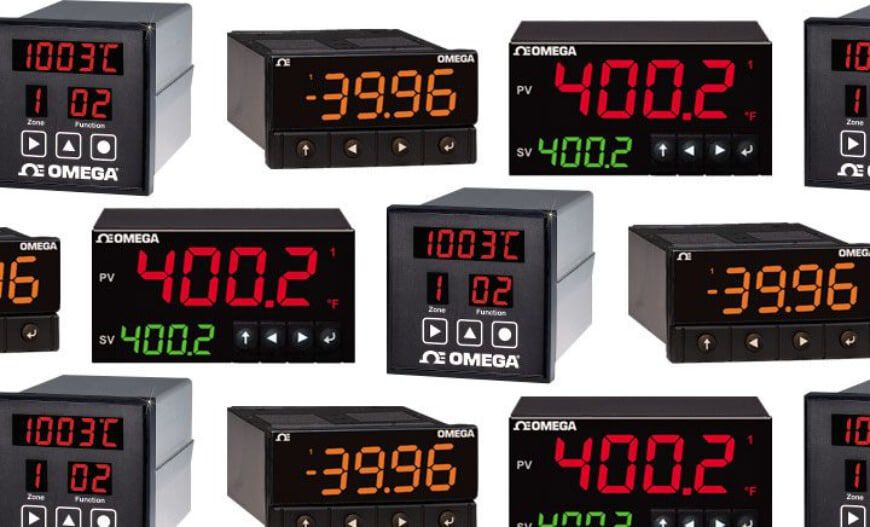

Trong nhóm thiết bị điều khiển công nghiệp, OMEGA là thương hiệu được nhiều người dùng biết đến nhờ hệ sinh thái đo lường và điều khiển khá quen thuộc trong môi trường công nghiệp và phòng thí nghiệm. Ngoài ra, IDEC và ATC Automatic Timing & Controls cũng là những tên tuổi đáng chú ý khi doanh nghiệp cần mở rộng lựa chọn theo yêu cầu ứng dụng, cách vận hành hoặc định hướng tiêu chuẩn hóa thiết bị.

Tuy nhiên, việc chọn hãng không nên tách rời khỏi bài toán kỹ thuật. Một bộ điều khiển phù hợp cần được đánh giá theo khả năng đáp ứng quy trình, mức độ tương thích với cảm biến và cơ cấu chấp hành, cũng như sự thuận tiện trong bảo trì và tích hợp lâu dài.

Lưu ý khi khai thác và cài đặt thực tế

Ngay cả khi đã chọn đúng thiết bị, hiệu quả điều khiển vẫn phụ thuộc nhiều vào cách lắp đặt và tinh chỉnh. Cảm biến đặt sai vị trí, cơ cấu chấp hành phản ứng chậm hoặc dây tín hiệu bị nhiễu đều có thể làm kết quả điều khiển kém ổn định. Vì vậy, cần đánh giá toàn bộ hệ thống thay vì chỉ tập trung vào riêng bộ điều khiển.

Trong quá trình vận hành, người dùng cũng nên theo dõi thời gian đáp ứng, mức dao động quanh điểm đặt và hiện tượng quá điều chỉnh. Những dấu hiệu này giúp xác định liệu tham số PID đã phù hợp hay chưa, từ đó tối ưu hệ thống theo điều kiện tải thực tế.

Kết luận

Bộ điều khiển PID vẫn là lựa chọn rất quan trọng trong nhiều bài toán điều khiển quá trình nhờ khả năng giữ ổn định thông số và cải thiện chất lượng vận hành hệ thống. Khi được lựa chọn đúng và cài đặt hợp lý, thiết bị có thể hỗ trợ tốt cho cả ứng dụng đơn lẻ lẫn dây chuyền tự động hóa phức tạp hơn.

Nếu đang tìm giải pháp phù hợp, người dùng nên bắt đầu từ nhu cầu điều khiển thực tế, loại tín hiệu sử dụng và mức độ tích hợp mong muốn. Cách tiếp cận này giúp rút ngắn thời gian triển khai và nâng cao hiệu quả đầu tư cho hệ thống điều khiển công nghiệp.
