Đầu nối PCB

Trong các hệ thống đo nhiệt độ dùng cặp nhiệt điện hoặc RTD, điểm kết nối trên bo mạch thường quyết định khá nhiều đến độ ổn định tín hiệu, tính thuận tiện khi lắp ráp và khả năng bảo trì về sau. Với những ứng dụng cần đưa tín hiệu cảm biến vào mạch điện tử một cách gọn gàng và nhất quán, đầu nối PCB là lựa chọn phù hợp cho cả thiết kế mới lẫn nâng cấp thiết bị hiện hữu.

Nhóm sản phẩm này phục vụ nhu cầu kết nối cảm biến nhiệt độ trực tiếp tới bảng mạch, giúp việc đấu nối trở nên rõ ràng, có tổ chức và phù hợp với môi trường sản xuất thiết bị đo lường, tủ điều khiển, module thu thập dữ liệu hoặc các cụm điện tử chuyên dụng. Khi chọn đúng kiểu đầu nối, doanh nghiệp có thể giảm sai sót khi lắp đặt, tối ưu không gian và hỗ trợ thay thế linh hoạt trong quá trình vận hành.

Vai trò của đầu nối PCB trong hệ thống đo nhiệt độ

Khác với các đầu nối dùng tại hiện trường hoặc trên mặt tủ, đầu nối PCB được thiết kế để tích hợp trực tiếp lên bo mạch. Cách bố trí này đặc biệt hữu ích khi cảm biến nhiệt độ cần kết nối vào mạch xử lý tín hiệu, bộ điều khiển hoặc thiết bị giám sát có kích thước nhỏ, nơi mỗi vị trí lắp đặt đều cần được tính toán cẩn thận.

Với ứng dụng đo nhiệt độ, chất lượng kết nối không chỉ liên quan đến độ bền cơ khí mà còn ảnh hưởng đến độ ổn định của đường tín hiệu. Một đầu nối phù hợp giúp việc tháo lắp cảm biến nhanh hơn, đồng thời giữ cấu trúc kết nối rõ ràng hơn so với phương án hàn dây trực tiếp lên bo mạch.

Các kiểu đầu nối phổ biến trong danh mục

Danh mục này tập trung vào các đầu nối dùng cho cặp nhiệt điện và một số cấu hình hỗ trợ RTD, trong đó nổi bật là các kiểu gắn thẳng lên bảng mạch, dạng dọc, dạng ngang và phiên bản SMT cho bo mạch mật độ linh kiện cao. Tùy theo hướng bố trí dây dẫn và không gian lắp ráp, người dùng có thể ưu tiên kiểu đứng hoặc ngang để phù hợp với thiết kế cơ khí của thiết bị.

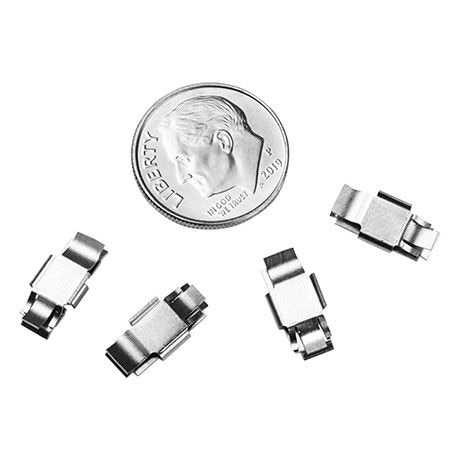

Một số mã tiêu biểu từ OMEGA cho thấy rõ sự khác biệt này. Chẳng hạn, PCC-SMD-20, PCC-SMD-500 và PCC-SMD-1000 phù hợp với định hướng lắp ráp bề mặt, trong khi PCC-SMP-V-UCB-5 hoặc PCC-SMP-V-UCB-100 là lựa chọn theo hướng lắp dọc trực tiếp lên PCB. Ở chiều ngược lại, các mã như PCC-SMP-UCB-5-CE hay PCC-SMP-UCB-100-R thiên về cấu hình ngang, thuận tiện khi cần điều hướng dây hoặc đầu đo theo mặt bo mạch.

Khi nào nên chọn đầu nối SMT, dọc hay ngang?

Nếu doanh nghiệp đang phát triển thiết bị điện tử có quy trình sản xuất tự động và ưu tiên mật độ linh kiện cao, nhóm đầu nối SMT là hướng đáng cân nhắc. Các mã như PCC-SMD-20, PCC-SMD-500 hoặc PCC-SMD-1000 phù hợp với dây chuyền lắp ráp hiện đại, đồng thời hỗ trợ bố trí gọn trong các module nhỏ.

Trong trường hợp cần đầu nối dễ thao tác hơn ở giai đoạn thử nghiệm, bảo trì hoặc lắp ráp bán thủ công, các kiểu hàn trực tiếp lên bo mạch theo phương dọc hoặc ngang thường dễ hình dung và triển khai hơn. Kiểu dọc như PCC-SMP-V-UCB-50 hoặc PCC-SMP-V-UCB-100 phù hợp khi không gian theo chiều đứng cho phép, còn kiểu ngang như PCC-SMP-UCB-50-CE hay PCC-SMP-UCB-100-CE sẽ hữu ích khi cần giảm chiều cao tổng thể của cụm lắp đặt.

Những tiêu chí quan trọng khi lựa chọn

Khi đánh giá đầu nối PCB cho cảm biến nhiệt độ, nên xem xét đồng thời cả yếu tố điện, cơ khí và quy trình sản xuất. Trước hết là loại cảm biến và kiểu kết nối: cặp nhiệt điện và RTD có yêu cầu kết nối khác nhau, vì vậy cần chọn đúng cấu hình đầu nối tương thích với hệ thống đang sử dụng.

Tiếp theo là phương pháp lắp đặt lên bo mạch: SMT hay hàn xuyên lỗ, gắn dọc hay ngang. Đây là yếu tố ảnh hưởng trực tiếp đến bố trí PCB, khoảng hở cơ khí, cách đi dây và khả năng thao tác khi thay cảm biến. Ngoài ra, nhiệt độ vận hành, vật liệu thân đầu nối, số chân cắm và kiểu tiếp điểm cũng nên được cân nhắc dựa trên điều kiện làm việc thực tế của thiết bị.

• Ưu tiên chọn đúng chuẩn kết nối với cảm biến đang dùng.
• Xem xét không gian trên bo mạch và chiều hướng đi dây.
• Đối chiếu quy trình lắp ráp: SMT hay hàn trực tiếp.
• Đánh giá nhu cầu bảo trì, thay đầu dò và độ bền cơ học.

Ứng dụng thực tế trong môi trường công nghiệp và thiết bị OEM

Đầu nối PCB thường xuất hiện trong các bộ điều khiển nhiệt độ, mạch giao tiếp cảm biến, thiết bị ghi dữ liệu, máy thử nghiệm nhiệt, module I/O và các hệ thống OEM có tích hợp chức năng đo nhiệt độ. Với nhóm nhà sản xuất thiết bị gốc, việc chuẩn hóa kiểu đầu nối giúp rút ngắn thời gian lắp ráp, giảm nhầm lẫn khi bảo trì và hỗ trợ mở rộng sản phẩm theo cùng một kiến trúc phần cứng.

Trong các hệ thống cần nhiều điểm đo, doanh nghiệp cũng có thể tham khảo thêm các nhóm kết nối khác để đồng bộ cấu trúc triển khai, chẳng hạn đầu nối nhiều chân cắm, chân cắm và ổ cắm hoặc đầu nối nhiệt điện và RTD. Việc chọn đúng nhóm đầu nối theo vị trí lắp đặt sẽ giúp hệ thống gọn hơn và dễ quản lý hơn trong suốt vòng đời thiết bị.

Một số dòng sản phẩm tiêu biểu để tham khảo

Trong danh mục hiện có thể bắt gặp các dòng đầu nối phục vụ những nhu cầu khác nhau. Nhóm PCC-SMD hướng đến thiết kế bo mạch nhỏ gọn và sản xuất theo lô, với các quy cách đóng gói như 20, 500 hoặc 1000 chiếc. Đây là lựa chọn phù hợp khi doanh nghiệp cần triển khai đồng nhất cho số lượng lớn hoặc tích hợp vào thiết kế điện tử mới.

Nhóm PCC-SMP-V-UCB và PCC-SMP-UCB lại phù hợp hơn với cấu hình lắp dọc hoặc ngang trên bo mạch, tùy theo cách bố trí không gian. Một số phiên bản có đặc điểm closed-end hoặc transistor retainer clip, hỗ trợ các tình huống lắp ráp chuyên biệt hơn trên PCB mà vẫn giữ được tính tiện dụng khi kết nối cảm biến nhiệt độ.

Mở rộng giải pháp kết nối theo từng vị trí lắp đặt

Không phải mọi hệ thống đều nên dùng đầu nối PCB ở mọi điểm kết nối. Nếu vị trí đấu dây nằm ngoài bo mạch hoặc cần thao tác trực tiếp tại hiện trường, người dùng có thể cân nhắc đầu nối dây tại hiện trường. Với các tủ điện hoặc mặt điều khiển cần thao tác phía trước, đầu nối gắn bảng điều khiển có thể là lựa chọn phù hợp hơn.

Cách tiếp cận hiệu quả là xác định rõ điểm kết nối nằm ở đâu trong toàn bộ hệ thống: trên bo mạch, trên panel hay tại vị trí cảm biến ngoài hiện trường. Từ đó, việc chọn đầu nối sẽ trở nên chính xác hơn, tránh lãng phí và giúp tiêu chuẩn hóa thiết bị ngay từ giai đoạn thiết kế.

Kết luận

Đầu nối PCB là thành phần nhỏ nhưng có vai trò lớn trong việc xây dựng hệ thống đo nhiệt độ ổn định, dễ lắp ráp và thuận tiện bảo trì. Với các lựa chọn như SMT, gắn dọc hoặc gắn ngang, doanh nghiệp có thể linh hoạt tối ưu theo thiết kế bo mạch, không gian cơ khí và quy trình sản xuất thực tế.

Nếu bạn đang cần tích hợp cặp nhiệt điện hoặc RTD vào thiết bị điện tử, việc bắt đầu từ đúng kiểu đầu nối sẽ giúp toàn bộ hệ thống vận hành mạch lạc hơn. Hãy đối chiếu yêu cầu về cảm biến, phương pháp lắp, hướng kết nối và môi trường làm việc để chọn cấu hình phù hợp với dự án của mình.
