Bộ Injector

Trong các bài đo đáp tuyến tần số, kiểm tra độ ổn định nguồn hoặc đưa tín hiệu nhỏ vào mạch để phân tích hành vi hệ thống, việc chọn đúng phần tử ghép tín hiệu có ảnh hưởng trực tiếp đến độ chính xác phép đo. Bộ Injector thường được dùng để chèn tín hiệu AC vào đường tín hiệu hoặc đường nguồn mà vẫn giữ được cách ly cần thiết, phù hợp cho môi trường phòng lab điện tử, viễn thông và kiểm thử mạch công suất.

Với người dùng kỹ thuật, đây không chỉ là một phụ kiện đo lường đơn giản mà là mắt xích quan trọng trong chuỗi đo kiểm. Tùy theo dải tần làm việc, mức điện áp, dòng tải và kiểu kết nối, từng bộ injector sẽ phù hợp với những bài toán khác nhau, từ phân tích mạng cơ bản đến đánh giá mạch nguồn và tín hiệu tốc độ cao.

Vai trò của bộ injector trong đo kiểm kỹ thuật

Về nguyên lý, injector là phần tử giúp ghép hoặc chèn tín hiệu kiểm tra vào mạch cần đo mà không làm thay đổi quá nhiều điều kiện làm việc ban đầu. Trong nhiều ứng dụng, thiết bị này được dùng cùng máy phân tích, máy phát tín hiệu hoặc các hệ đo chuyên dụng để khảo sát đặc tính tần số, đáp ứng vòng lặp hay độ nhạy của một tuyến tín hiệu.

Điểm cần quan tâm là khả năng cách ly, trở kháng đầu cuối, mức suy hao chèn và băng thông sử dụng thực tế. Khi lựa chọn đúng, bộ injector hỗ trợ tạo đường ghép ổn định hơn, hạn chế sai số do tương tác giữa nguồn kích và mạch thử, đồng thời giúp kỹ sư dễ lặp lại phép đo ở các điều kiện khác nhau.

Phân loại theo nhu cầu ứng dụng thực tế

Trong danh mục này có thể thấy hai hướng sử dụng khá rõ. Một nhóm là các injector kiểu biến áp ghép tín hiệu, phù hợp cho phép đo trong dải tần từ rất thấp đến vài MHz hoặc hàng chục MHz. Nhóm còn lại phục vụ các bài kiểm tra chuyên sâu hơn, bao gồm những model hỗ trợ băng thông rộng, làm việc với đường nguồn DC, dòng tải cao hoặc mạch tốc độ cao.

Nếu công việc chủ yếu là chèn tín hiệu cho phân tích mạch nguồn và đo Bode plot, người dùng thường quan tâm nhiều đến băng thông hữu ích, điện áp cách ly và mức dòng DC chịu được. Với các bài đo tốc độ cao hoặc môi trường có yêu cầu kết nối đặc thù, yếu tố đầu nối BNC, N hay giới hạn điện áp vận hành sẽ trở thành tiêu chí ưu tiên.

Một số dòng injector tiêu biểu trong danh mục

Ở nhóm phổ biến cho phòng lab, Tekbox có các model như Bộ Injector Tekbox TBJT02 và Bộ Injector Tekbox TBJT01. Hai lựa chọn này phù hợp khi cần chèn tín hiệu trong các dải tần khác nhau, với kết nối quen thuộc và cấu trúc cách ly phục vụ tốt cho các bài đo điện tử nói chung. TBJT02 thiên về vùng tần số thấp đến trung bình, trong khi TBJT01 mở rộng khả năng sử dụng lên dải cao hơn.

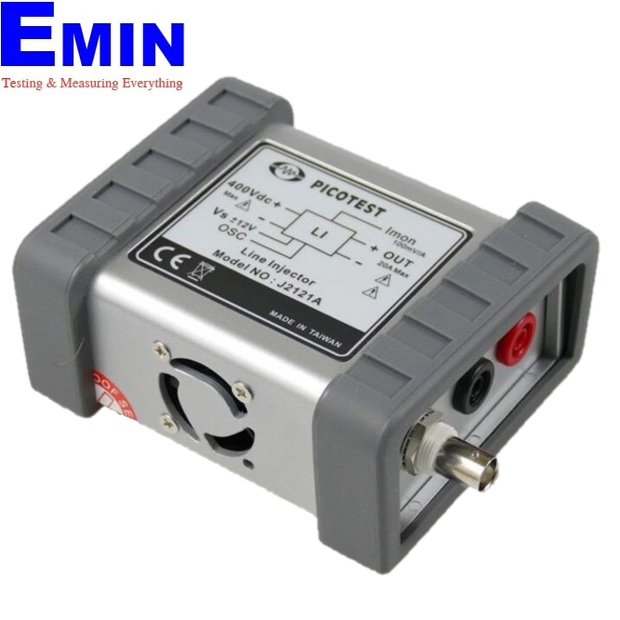

Với các bài toán đo kiểm chuyên sâu hơn, PICOTEST là hãng nổi bật trong danh mục. Các model như PICOTEST J2100A và J2101A phù hợp cho đo đáp tuyến trong dải MHz; J2102B-BNC và J2102B-N hướng đến băng thông rất rộng; còn J2120A hoặc J2121A thích hợp hơn khi bài đo liên quan đến đường nguồn DC, dòng liên tục lớn hoặc yêu cầu kiểm tra chuyên biệt trên mạch nguồn.

Ngoài ra, một số model như PICOTEST J2110A, J2111B, J2112A hay J2113A cho thấy danh mục không chỉ dừng ở injector biến áp truyền thống mà còn mở rộng sang những cấu hình phục vụ tiêm tín hiệu và điều biến trong các điều kiện đo đặc thù. Điều này giúp người dùng có nhiều lựa chọn hơn theo đúng kiểu mạch và phương pháp thử nghiệm đang triển khai.

Cách chọn bộ injector phù hợp

Tiêu chí đầu tiên là dải tần làm việc. Không nên chỉ nhìn vào tần số cực đại được công bố, mà cần chú ý dải tần sử dụng hữu ích hoặc băng thông 3 dB để ước lượng hiệu quả trong phép đo thực tế. Một injector dùng tốt ở vùng vài Hz đến vài MHz sẽ khác đáng kể với model được thiết kế cho dải hàng chục MHz hoặc đến GHz.

Tiếp theo là điện áp, dòng tải và mức cách ly. Nếu chèn tín hiệu vào đường nguồn hoặc mạch có thành phần DC, cần kiểm tra khả năng chịu điện áp, dòng bão hòa hay dòng liên tục tối đa. Những thông số này ảnh hưởng trực tiếp đến độ an toàn và độ trung thực tín hiệu trong khi đo.

Yếu tố thứ ba là kiểu kết nối và trở kháng. Một số model sử dụng BNC, một số khác dùng đầu nối N hoặc cọc banana an toàn. Việc đồng bộ đầu nối với hệ đo hiện có sẽ giúp giảm nhu cầu dùng thêm đầu nối chuyển đổi, đồng thời hạn chế tổn hao và sai số do ghép nối không phù hợp.

Khi nào nên dùng injector thay vì linh kiện RF khác

Injector không thay thế hoàn toàn cho mọi linh kiện RF hay phụ kiện đo kiểm. Trong một số cấu hình hệ thống, người dùng có thể cần kết hợp thêm bộ cách ly để giảm phản xạ ngược, hoặc dùng bộ chia nguồn khi cần phân phối tín hiệu đến nhiều nhánh đo.

Tuy vậy, injector vẫn là lựa chọn phù hợp khi mục tiêu chính là chèn tín hiệu kiểm tra vào một điểm xác định trên mạch mà vẫn duy trì điều kiện làm việc tương đối ổn định. Đây là lý do thiết bị này xuất hiện nhiều trong các bài đo ổn định nguồn, phân tích trở kháng, kiểm tra đáp tuyến vòng lặp và đánh giá mạch điện tử công suất thấp đến trung bình.

Lưu ý khi triển khai phép đo

Để khai thác tốt bộ injector, nên xác định rõ điểm chèn tín hiệu, mức kích cần dùng và giới hạn an toàn của mạch. Tín hiệu đưa vào quá lớn có thể làm sai lệch phép đo hoặc đưa mạch ra khỏi vùng làm việc tuyến tính. Ngược lại, mức kích quá thấp có thể khiến kết quả khó phân tích do tỷ số tín hiệu trên nhiễu không đủ tốt.

Ngoài ra, cần chú ý đến dây nối, tiếp địa, đầu cuối và cấu hình trở kháng toàn tuyến. Với các phép đo nhạy, chỉ một thay đổi nhỏ ở phụ kiện kết nối cũng có thể làm đáp tuyến khác đi. Vì vậy, việc chọn injector phù hợp nên được xem là một phần của toàn bộ hệ thống đo, không phải quyết định tách rời.

Câu hỏi thường gặp

Bộ injector có phải lúc nào cũng dùng cho mạch RF không?

Không. Nhiều model được dùng rộng rãi trong đo nguồn, đo đáp tuyến vòng điều khiển và các bài kiểm tra điện tử nói chung, không giới hạn ở ứng dụng RF thuần túy.

Nên ưu tiên dải tần tối đa hay dải tần sử dụng?

Nên ưu tiên dải tần sử dụng thực tế và băng thông 3 dB, vì đây là cơ sở gần hơn với hiệu quả khi triển khai phép đo.

Có cần quan tâm đến điện áp và dòng tải không?

Có. Đây là thông số quan trọng, đặc biệt khi injector được dùng trên đường nguồn DC hoặc mạch có mức năng lượng đáng kể.

Danh mục Bộ Injector phù hợp cho nhu cầu từ đo kiểm cơ bản đến các cấu hình phân tích chuyên sâu trong điện tử và viễn thông. Khi so sánh sản phẩm, nên đối chiếu đồng thời băng thông, mức cách ly, giới hạn điện áp dòng và kiểu kết nối để chọn đúng model cho hệ đo hiện có. Nếu đã xác định rõ mục tiêu thử nghiệm, việc lựa chọn sẽ nhanh hơn và kết quả đo cũng đáng tin cậy hơn.
