Máy đo điện trở liên kết

Trong nhiều khu vực sản xuất, bảo trì và kiểm soát an toàn, việc xác nhận khả năng dẫn điện liên tục giữa các điểm nối không chỉ là một bước kiểm tra thông thường mà còn ảnh hưởng trực tiếp đến độ tin cậy vận hành. Khi cần đánh giá chất lượng tiếp địa, liên kết chống tĩnh điện hoặc tình trạng kết nối điện trở thấp, máy đo điện trở liên kết là nhóm thiết bị được sử dụng để cho ra kết quả ổn định, dễ đối chiếu và phù hợp với các công việc kiểm tra tại hiện trường.

Khác với các phép đo điện trở thông dụng, bài toán ở đây thường tập trung vào vùng điện trở rất thấp, nơi điện trở dây dẫn, tiếp điểm và chất lượng đầu kẹp có thể ảnh hưởng đáng kể đến kết quả. Vì vậy, việc lựa chọn đúng thiết bị, đúng dải đo và đúng cấu hình sử dụng sẽ giúp quá trình kiểm tra hiệu quả hơn, nhất là trong môi trường công nghiệp, khu vực có yêu cầu an toàn hoặc các ứng dụng cần truy xuất kết quả đo rõ ràng.

Vai trò của máy đo điện trở liên kết trong thực tế

Nhóm thiết bị này được dùng để đo điện trở thấp giữa hai điểm liên kết, qua đó đánh giá khả năng dẫn điện của mối nối, dây nối đất, dây bonding hoặc các kết cấu cần đảm bảo tính liên tục điện. Ở nhiều quy trình, mục tiêu không chỉ là “có thông mạch hay không” mà còn là đo được giá trị điện trở đủ nhỏ và đủ chính xác để phát hiện mối nối suy giảm chất lượng.

Đây là khác biệt quan trọng so với đồng hồ vạn năng, vốn phù hợp cho kiểm tra điện áp, dòng điện và điện trở cơ bản nhưng không phải lúc nào cũng tối ưu cho phép đo điện trở liên kết ở mức mili-ohm hoặc micro-ohm. Với các ứng dụng cần độ lặp lại cao, thiết bị chuyên dụng sẽ giúp giảm sai số do dây đo, điểm tiếp xúc và dòng thử không phù hợp.

Khi nào nên dùng thiết bị chuyên dụng thay vì phép đo điện trở thông thường?

Nếu yêu cầu kiểm tra chỉ dừng ở xác nhận đứt dây hoặc thông mạch đơn giản, thiết bị đo cơ bản có thể đáp ứng. Tuy nhiên, trong các ứng dụng như kiểm tra hệ thống chống tĩnh điện, xác nhận liên kết kim loại, đánh giá dây nối đất mềm, kiểm tra điện trở tiếp xúc hoặc nghiệm thu điểm bonding, thiết bị chuyên dụng sẽ cho kết quả đáng tin cậy hơn.

Lý do là phép đo điện trở thấp phụ thuộc nhiều vào dòng thử nghiệm, độ phân giải và phương pháp đo. Khi giá trị cần kiểm tra nằm trong vùng mΩ hoặc thấp hơn, một thay đổi nhỏ ở đầu tiếp xúc cũng có thể làm sai lệch kết quả. Vì vậy, máy đo điện trở liên kết thường được chọn khi cần đọc số ổn định, có độ phân giải cao và phù hợp cho môi trường làm việc thực tế.

Các tiêu chí quan trọng khi lựa chọn máy đo điện trở liên kết

Tiêu chí đầu tiên là dải đo phù hợp với đối tượng cần kiểm tra. Một số công việc tập trung vào vùng điện trở rất thấp, trong khi một số ứng dụng khác cần dải rộng hơn để kiểm tra nhiều loại kết nối khác nhau trên cùng hiện trường. Bên cạnh đó, độ phân giải và độ chính xác cơ bản cũng rất quan trọng, đặc biệt khi cần so sánh kết quả giữa các lần kiểm tra định kỳ.

Tiếp theo là cấu hình sử dụng ngoài hiện trường: kiểu đầu nối, nguồn pin, tốc độ đọc, khả năng làm việc trong môi trường nhiệt độ thay đổi hoặc điều kiện rung, va chạm. Với nhu cầu kiểm tra lưu động, thiết kế cầm tay và pin thay thế nhanh sẽ thuận tiện hơn. Nếu quy trình cần quản lý dữ liệu hoặc truy xuất kết quả đo dễ dàng hơn, có thể ưu tiên các phiên bản hỗ trợ truyền dữ liệu.

Một số dòng thiết bị tiêu biểu trong danh mục

Ở nhóm thiết bị cầm tay, TEGAM có các model như TEGAM 720A và TEGAM 730A, phù hợp cho nhu cầu đo điện trở liên kết trong dải thấp đến dải rộng hơn, đồng thời thuận tiện cho công việc kiểm tra di động. Riêng TEGAM 730A là phiên bản có truyền dữ liệu không dây, phù hợp hơn khi người dùng cần thu thập kết quả đo tại hiện trường và giảm thao tác ghi chép thủ công.

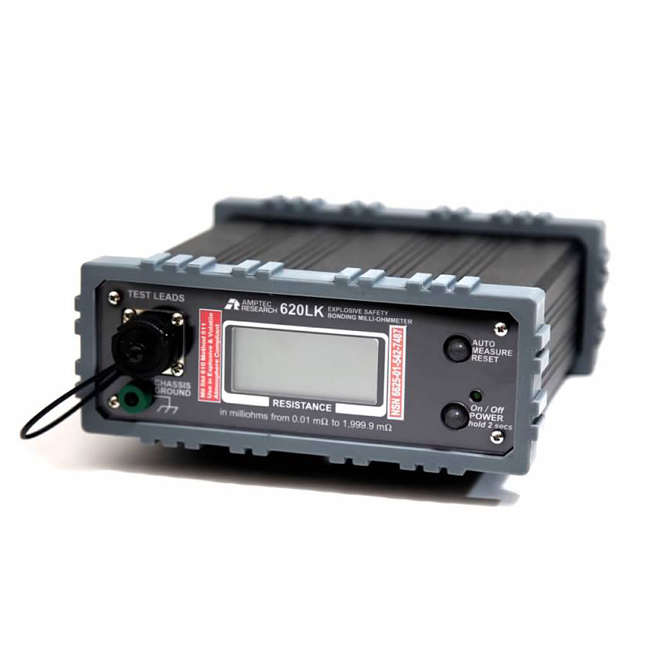

Với nhu cầu tập trung vào độ phân giải và độ chính xác cao trong vùng điện trở thấp, AMPTEC RESEARCH là lựa chọn đáng chú ý với các model như 620LK, 620UK-B và 620LK-HR. Trong đó, 620LK-HR được định vị theo hướng độ phân giải cao hơn cho các phép đo chi tiết, còn 620UK-B và 620LK phù hợp với các bài toán kiểm tra bonding hoặc điện trở tiếp xúc trong dải đo thấp.

Việc lựa chọn giữa các model không nên chỉ dựa vào tên sản phẩm mà cần đối chiếu với dải điện trở cần đo, mức dòng thử mong muốn, tần suất sử dụng và yêu cầu cơ động. Cùng là máy đo điện trở liên kết nhưng cấu hình phù hợp cho kiểm tra bảo trì hiện trường có thể khác với cấu hình dùng trong kiểm soát chất lượng hoặc đánh giá chi tiết trong xưởng.

Ứng dụng phổ biến trong công nghiệp và bảo trì

Máy đo điện trở liên kết thường xuất hiện trong các công việc liên quan đến kiểm tra dây nối đất, mối nối kim loại, hệ thống bonding chống tĩnh điện, kết cấu dẫn điện giữa các phần tử thiết bị hoặc đánh giá chất lượng tiếp xúc sau lắp ráp. Ở các khu vực có yêu cầu kiểm soát an toàn cao, việc đo và ghi nhận giá trị điện trở liên kết là một phần quan trọng trong quy trình xác minh tình trạng vận hành.

Trong hệ sinh thái đo điện, thiết bị này thường được dùng song song với các nhóm kiểm tra khác. Chẳng hạn, nếu cần đánh giá tổng thể hệ thống nối đất ngoài hiện trường, người dùng có thể tham khảo thêm thiết bị đo điện trở đất - điện trở suất. Khi cần xác định vị trí bất thường trên hệ thống nối đất, thiết bị định vị lỗi nối đất cũng là nhóm liên quan để mở rộng phương án kiểm tra.

Lưu ý để đo điện trở liên kết chính xác hơn

Muốn kết quả đo có ý nghĩa, người dùng cần chú ý đến chất lượng bề mặt tiếp xúc, lực kẹp, độ sạch của đầu đo và tình trạng dây nối. Trong các phép đo điện trở rất thấp, chỉ một lớp oxy hóa mỏng hoặc điểm tiếp xúc lỏng cũng có thể làm giá trị thay đổi rõ rệt. Do đó, thao tác đo cần nhất quán giữa các lần kiểm tra để dữ liệu có thể so sánh được.

Ngoài ra, nên xem xét chu kỳ hiệu chuẩn và điều kiện môi trường sử dụng. Với thiết bị hoạt động ngoài hiện trường, khả năng chịu nhiệt độ, rung, va chạm và thời lượng pin là những yếu tố thực tế không nên bỏ qua. Một máy có thông số phù hợp trên giấy tờ nhưng không thuận tiện khi triển khai thực tế sẽ khó đáp ứng yêu cầu vận hành lâu dài.

Cách tiếp cận phù hợp khi chọn mua theo nhu cầu

Nếu ưu tiên tính cơ động, thao tác nhanh và làm việc tại nhiều vị trí khác nhau, các model cầm tay là lựa chọn hợp lý. Nếu cần theo dõi kết quả đo thuận tiện hơn trong quá trình kiểm tra hiện trường, có thể cân nhắc dòng hỗ trợ truyền dữ liệu. Trong khi đó, các nhu cầu tập trung vào độ phân giải cao trong vùng điện trở rất thấp nên ưu tiên model được thiết kế cho phép đo chi tiết và ổn định.

Về mặt triển khai, doanh nghiệp nên xác định rõ mình đang kiểm tra loại mối nối nào, ngưỡng điện trở chấp nhận là bao nhiêu và cần kết quả để bảo trì định kỳ, nghiệm thu hay kiểm soát chất lượng. Trả lời được ba câu hỏi này sẽ giúp thu hẹp lựa chọn nhanh hơn, đồng thời tránh tình trạng dùng thiết bị chưa đúng với mức độ yêu cầu của công việc.

Kết luận

Việc chọn đúng máy đo điện trở liên kết không chỉ giúp đọc được giá trị điện trở thấp mà còn hỗ trợ kiểm tra hệ thống một cách nhất quán, an toàn và dễ đối chiếu theo thời gian. Tùy theo mức độ cơ động, dải đo, độ phân giải và nhu cầu quản lý dữ liệu, người dùng có thể cân nhắc các dòng thiết bị tiêu biểu từ TEGAM hoặc AMPTEC RESEARCH để phù hợp hơn với bài toán kiểm tra thực tế.

Nếu đang xây dựng quy trình đo cho bảo trì, kiểm tra an toàn hoặc xác minh chất lượng kết nối điện, nên bắt đầu từ yêu cầu ứng dụng cụ thể rồi đối chiếu với dải đo và đặc tính vận hành của từng model. Cách tiếp cận này sẽ giúp lựa chọn thiết bị sát nhu cầu hơn và khai thác hiệu quả danh mục sản phẩm hiện có.
