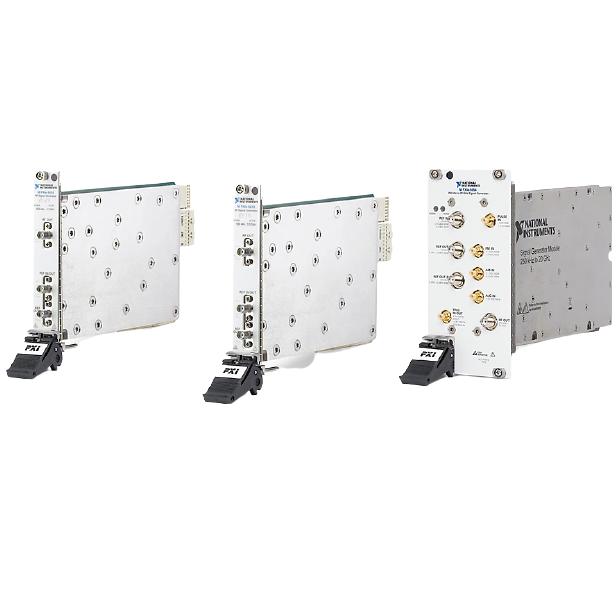

Máy phát tín hiệu RF hãng NI

Trong các bài toán thiết kế và kiểm tra không dây, việc tạo ra tín hiệu ổn định, đúng dải tần và đủ băng thông là nền tảng để đánh giá hiệu năng của thiết bị RF. Với những hệ thống cần kiểm thử linh hoạt trong môi trường PXI, người dùng thường tìm đến các nền tảng có khả năng phát sóng, mô phỏng tín hiệu và mở rộng theo kiến trúc mô-đun để phục vụ từ nghiên cứu đến sản xuất.

Máy phát tín hiệu RF hãng NI phù hợp với nhu cầu đó nhờ tập trung vào hệ sinh thái kiểm thử RF trên nền PXI/PXIe. Danh mục này không chỉ bao gồm các thiết bị phát tín hiệu theo nghĩa truyền thống, mà còn có các nền tảng tạo và xử lý tín hiệu dạng vectơ, hỗ trợ kiểm thử RF, baseband và trong một số cấu hình còn mở rộng lên dải mmWave.

Phạm vi thiết bị trong danh mục

Điểm đáng chú ý của nhóm sản phẩm này là tính đa dạng về cách tiếp cận phát tín hiệu. Bên cạnh các mô-đun thiên về phát sóng, danh mục còn xuất hiện các thiết bị dạng vector signal transceiver, tức kết hợp khả năng tạo và phân tích tín hiệu trong cùng một nền tảng. Cách tiếp cận này đặc biệt hữu ích khi cần rút ngắn thời gian thiết lập bài đo hoặc xây dựng hệ thống kiểm thử đồng bộ.

Một số model tiêu biểu như NI PXIe-5841, PXIe-5840, PXIe-5832 hay PXIe-5646 cho thấy dải ứng dụng khá rộng: từ RF dưới 6 GHz, baseband, đến các cấu hình kiểm thử ở vùng tần số cao hơn. Với những dự án cần tạo dạng sóng tùy biến theo kịch bản đo, dòng PXI Waveform Generator như PXIe-5451 cũng là một thành phần bổ trợ đáng quan tâm trong hệ thống.

Phù hợp với các bài toán kiểm thử RF và không dây hiện đại

Trong thực tế, máy phát tín hiệu RF không chỉ dùng để “phát ra một sóng mang” đơn giản. Ở môi trường R&D và sản xuất điện tử, thiết bị thường phải phục vụ các tác vụ như mô phỏng tín hiệu điều chế, tạo tín hiệu kiểm tra cho bộ thu, kiểm thử đáp tuyến hệ thống, đánh giá tuyến tính hoặc xác minh hiệu năng ở nhiều điều kiện vận hành khác nhau.

Với các nền tảng của NI, lợi thế nằm ở khả năng tích hợp trong kiến trúc đo kiểm mô-đun. Điều này phù hợp cho các phòng lab phát triển truyền thông không dây, nhóm thiết kế thiết bị RF, đơn vị sản xuất điện tử cần tự động hóa bài test, hoặc các hệ thống cần đồng bộ giữa phát tín hiệu, thu tín hiệu và xử lý dữ liệu trong cùng một khung PXI.

Dải tần và băng thông: hai tiêu chí cần nhìn trước khi chọn

Khi lựa chọn thiết bị trong danh mục này, người dùng nên bắt đầu từ dải tần hoạt động và băng thông tức thời. Nếu ứng dụng tập trung ở vùng dưới 6 GHz, các model như PXIe-5841, PXIe-5840, PXIe-5646, PXIe-5645 hay PXIe-5644 là những lựa chọn dễ đối chiếu theo nhu cầu kiểm thử thực tế. Trong đó, có model hỗ trợ băng thông tức thời đến 1 GHz, cũng có model phù hợp hơn với các bài test truyền thống ở mức 80 MHz hoặc 200 MHz.

Nếu hệ thống làm việc ở dải tần cao hơn, đặc biệt liên quan đến RF mở rộng hoặc mmWave, các model như PXIe-5832 hay PXIe-5831 sẽ phù hợp hơn về mặt phạm vi tần số. Việc xác định đúng dải tần ngay từ đầu giúp tránh chọn thiết bị quá dư thừa hoặc ngược lại, không đủ khả năng cho các chuẩn tín hiệu hiện tại và tương lai.

Tốc độ tinh chỉnh và khả năng đáp ứng trong hệ thống tự động

Bên cạnh dải tần, thời gian tuning cũng là thông số có ý nghĩa lớn trong dây chuyền kiểm thử tự động. Với các bài test lặp lại nhiều lần, chuyển đổi nhanh giữa các tần số hoặc nhiều trạng thái tín hiệu, thời gian tinh chỉnh ngắn sẽ góp phần giảm thời gian chu kỳ đo và cải thiện năng suất hệ thống.

Trong danh mục này, một số cấu hình PXIe-5841 thể hiện khả năng chuyển đổi nhanh với mức điển hình từ hàng trăm micro giây, trong khi các dòng khác như PXIe-5646, PXIe-5645 hoặc PXIe-5644 có đặc tính phù hợp hơn cho các bài toán kiểm thử khác nhau. Việc chọn model vì thế không nên dựa riêng vào dải tần, mà cần đặt trong bối cảnh tổng thể của tốc độ đo, mức độ tự động hóa và lưu lượng bài test.

Khác biệt giữa thiết bị RF, baseband và cấu hình RF/mmWave

Không phải mọi nhu cầu tạo tín hiệu đều giống nhau. Nếu mục tiêu là làm việc trực tiếp với sóng mang RF, người dùng thường quan tâm đến các model có dải tần từ hàng chục MHz đến vài GHz hoặc cao hơn. Trong khi đó, với các bài toán xử lý tín hiệu số, xác minh thuật toán hoặc xây dựng chuỗi phát nền tảng, các thiết bị dạng baseband như PXIe-5820 có thể phù hợp hơn.

Ở chiều ngược lại, khi dự án hướng tới các ứng dụng băng rộng hơn hoặc vùng tần số cao, nhóm RF/mmWave mang lại không gian triển khai rộng hơn cho các hệ thống kiểm thử tiên tiến. Nếu cần mở rộng góc nhìn sang các nền tảng liên quan, người dùng có thể tham khảo thêm danh mục bộ thu phát tín hiệu vectơ hoặc radio định nghĩa bằng phần mềm để lựa chọn kiến trúc phù hợp hơn với bài toán hệ thống.

Vai trò của thiết bị tạo dạng sóng trong hệ sinh thái phát tín hiệu

Danh mục này không chỉ xoay quanh các mô-đun RF tích hợp cao. Trong nhiều ứng dụng, bộ tạo dạng sóng đóng vai trò tạo tín hiệu kích thích, tín hiệu tùy biến hoặc đầu vào cho các khối phát RF trong hệ thống đo kiểm. PXIe-5451 là ví dụ điển hình cho hướng tiếp cận đó, đặc biệt khi cần phát dạng sóng lập trình, hỗ trợ script và làm việc trong môi trường PXIe.

Với các hệ thống kiểm thử có kiến trúc mở, sự kết hợp giữa bộ tạo dạng sóng, mô-đun RF và phần mềm điều khiển giúp tăng tính linh hoạt khi phát triển bài đo. Đây là điểm quan trọng trong các phòng lab cần thay đổi kịch bản test thường xuyên, hoặc trong môi trường sản xuất nơi một nền tảng có thể phải phục vụ nhiều dòng sản phẩm khác nhau.

Gợi ý chọn thiết bị theo nhu cầu thực tế

Nếu ưu tiên dải dưới 6 GHz và cần băng thông lớn cho các bài đo hiện đại, các model thuộc dòng PXIe-5841 hoặc PXIe-5840 là nhóm nên xem trước. Nếu cần giải pháp có phạm vi tần số mở rộng hơn lên vùng cao, PXIe-5831 và PXIe-5832 sẽ phù hợp để đánh giá sâu hơn. Với các bài toán baseband hoặc xử lý tín hiệu mức nền, PXIe-5820 là hướng tiếp cận khác cần cân nhắc.

Trong khi đó, nếu hệ thống kiểm thử không yêu cầu băng thông quá lớn nhưng vẫn cần một nền tảng RF quen thuộc cho nhiều tác vụ đo cơ bản đến nâng cao, các model PXIe-5646, PXIe-5645 và PXIe-5644 vẫn rất đáng chú ý. Lựa chọn cuối cùng nên dựa trên dải tần mục tiêu, băng thông tín hiệu, tốc độ chuyển bài đo, kiến trúc PXI hiện có và định hướng mở rộng hệ thống về sau.

Kết luận

Với các dự án thiết kế, xác minh và sản xuất thiết bị không dây, việc chọn đúng nền tảng phát tín hiệu sẽ ảnh hưởng trực tiếp đến độ tin cậy của bài đo và khả năng mở rộng của hệ thống. Danh mục máy phát tín hiệu RF của NI mang đến nhiều lựa chọn theo từng dải tần, mức băng thông và kiểu ứng dụng, từ baseband đến RF và mmWave.

Nếu bạn đang xây dựng hệ thống kiểm thử trên nền PXI/PXIe, đây là nhóm sản phẩm đáng xem xét khi cần kết hợp khả năng phát tín hiệu, xử lý dạng sóng và tích hợp tự động hóa. Việc đối chiếu kỹ yêu cầu kỹ thuật thực tế với từng model sẽ giúp rút ngắn thời gian lựa chọn và tối ưu hiệu quả đầu tư cho phòng lab hoặc dây chuyền kiểm thử.
