Vát mép là gì? Ứng dụng và các phương pháp trong gia công?

Đối với quá trình gia công cơ khí, các chi tiết sau khi cắt gọt thường có mép sắc hoặc ba via ở phần cạnh. Nếu để nguyên, những mép này dễ gây hư hại khi lắp ráp, hoặc khiến việc thao tác trở nên khó khăn. Vì vậy, người thợ thường tiến hành vát mép để loại bỏ phần sắc cạnh, giúp bề mặt gọn gàng và dễ làm việc hơn.

Nó là bước xử lý mép cạnh của chi tiết để tạo thành góc nghiêng hoặc bo tròn tùy theo yêu cầu. Mục tiêu chính là tạo biên dạng phù hợp cho quá trình lắp ghép, hàn hoặc hoàn thiện bề mặt.

Trong các bản vẽ cơ khí, phần vát được ký hiệu bằng chữ C hoặc R. Ký hiệu C thể hiện phần mép được vát thẳng theo góc nhất định, còn R biểu thị phần mép được bo tròn với bán kính cụ thể.

Các dạng thường gặp

Vát cạnh thẳng

Đây là dạng phổ biến nhất, xuất hiện trong hầu hết các chi tiết cơ khí. Phần mép được cắt tạo thành một mặt phẳng nhỏ, thường theo góc 45 độ. Kiểu vát này giúp chi tiết dễ đưa vào vị trí lắp, đồng thời loại bỏ phần ba via dư sau gia công.

Bo cạnh tròn

Thay vì cắt phẳng, phần mép được bo cong để tạo đường chuyển tiếp mềm hơn giữa hai bề mặt. Dạng bo này thường dùng cho chi tiết yêu cầu chịu lực lặp lại hoặc cần hạn chế nứt gãy tại góc.

Vát chỉ cạnh

Phần vát rất nhỏ, thường từ 0.2 đến 0.3 mm. Mục đích chủ yếu là làm sạch mép, loại bỏ ba via mà không làm thay đổi kích thước tổng thể của chi tiết.

Vai trò của công đoạn:

Bước này giúp chi tiết gọn gàng hơn khi thao tác, đặc biệt trong các công việc lắp ráp hoặc kiểm tra kích thước. Khi hai chi tiết ghép với nhau, phần mép vát giúp chúng trượt vào vị trí dễ dàng hơn, tránh xước bề mặt hoặc sai lệch vị trí.

Đối với các chi tiết dạng trục, việc vát ở đầu trục giúp trục chui vào lỗ định vị trơn tru hơn. Còn với các tấm kim loại, mép được vát đều sẽ giúp mối hàn liền hơn, tránh tình trạng thiếu ngấu hoặc rỗ khí khi hàn.

Ngoài ra, chi tiết sau khi vát cũng thuận tiện hơn cho khâu mạ, sơn hoặc xử lý bề mặt, vì lớp phủ bám đều quanh mép, không bị dày cục bộ như khi để góc sắc.

Các phương pháp gia công vát mép

1. Phay vát mép

Đây là phương pháp phổ biến nhất trong xưởng cơ khí. Dao phay được thiết kế chuyên dụng để tạo góc cắt mong muốn. Tùy yêu cầu, người vận hành có thể điều chỉnh độ sâu hoặc góc vát trực tiếp trên máy. Phương pháp này thích hợp cho chi tiết có hình dạng phức tạp hoặc cần vát với kích thước ổn định.

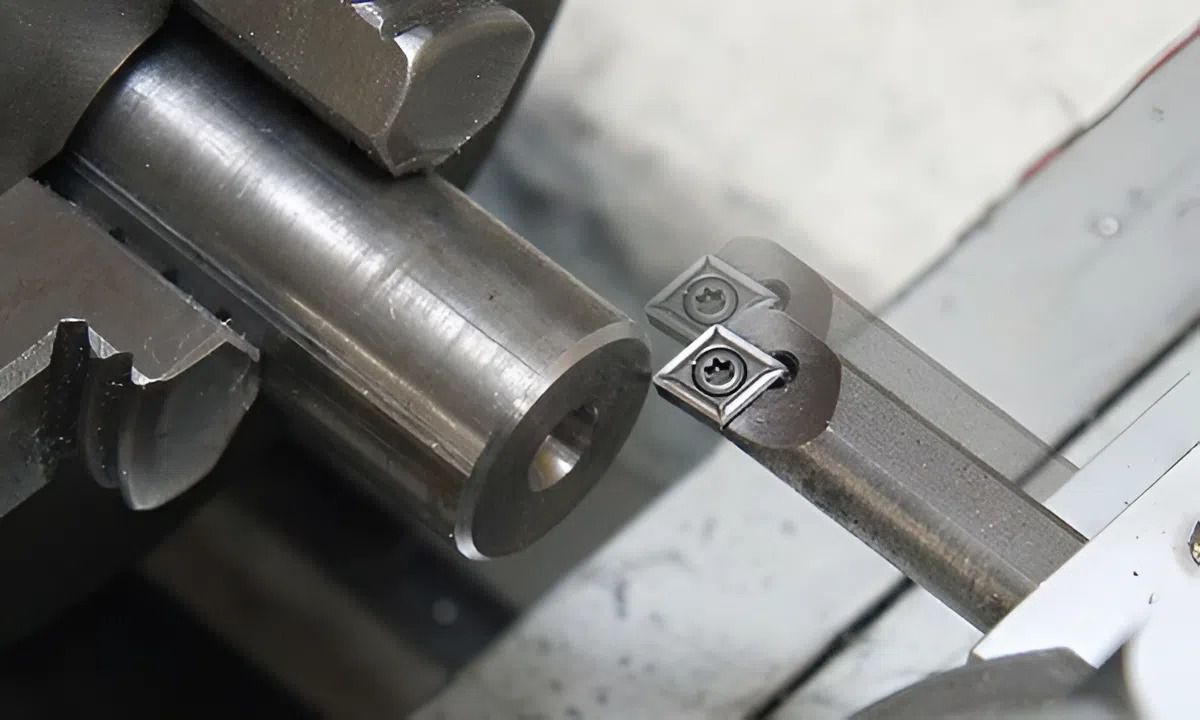

2. Tiện vát mép

Áp dụng cho chi tiết tròn hoặc trục. Dao tiện được đặt nghiêng so với phương quay của phôi để cắt bỏ phần mép ngoài. Tiện vát cho ra mép gọn, chính xác, thường dùng trong các công đoạn chuẩn bị trước khi lắp ổ bi, bạc hoặc bánh răng.

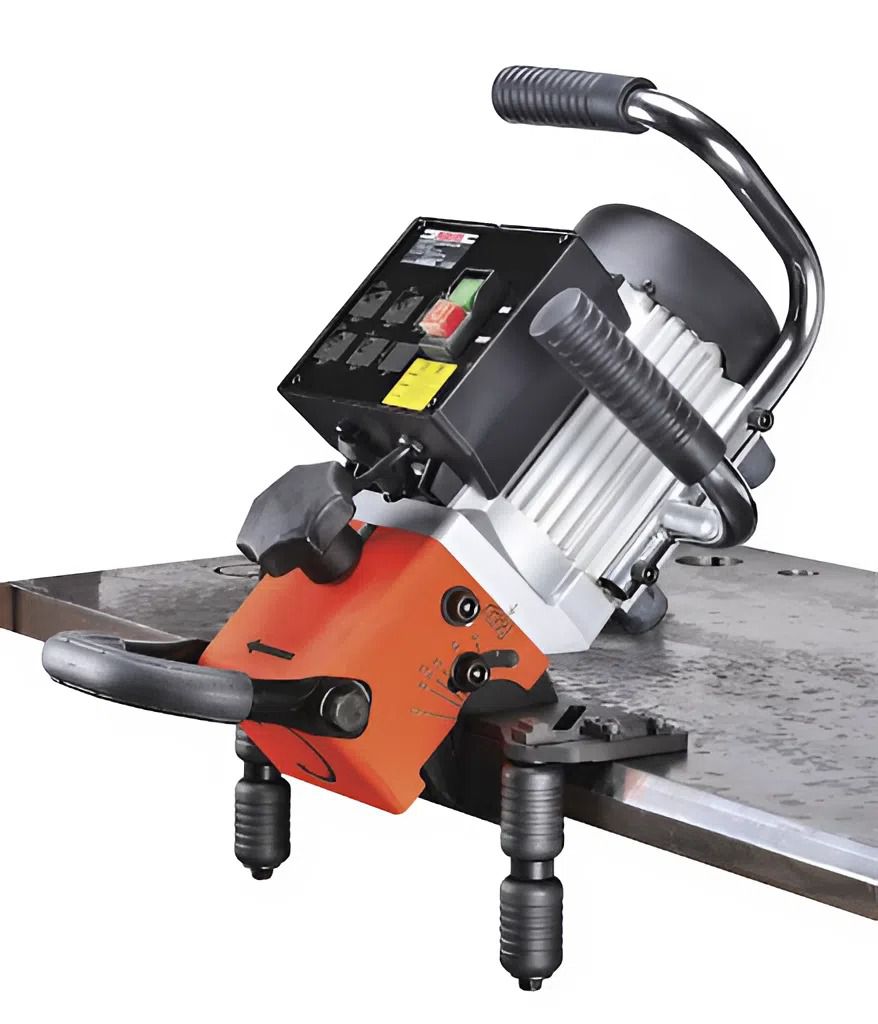

3. Vát mép bằng máy cầm tay

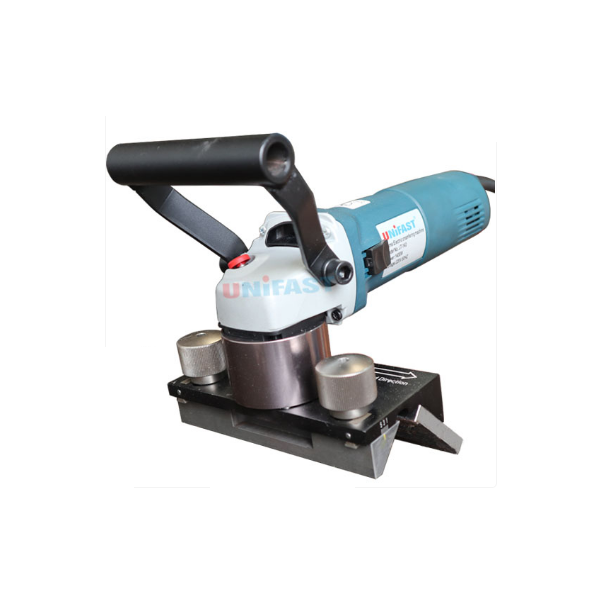

Khi cần xử lý nhanh các tấm thép lớn hoặc chi tiết không cố định, người ta sử dụng máy vát mép công nghiệp. Dụng cụ này cho phép điều chỉnh góc vát linh hoạt, phù hợp cho xưởng nhỏ hoặc công việc tại hiện trường. Một số dòng máy được dùng phổ biến hiện nay như Jiun TingJiun Ting, Unifast hay AGP đều có thể vát mép phôi dày và tạo góc đều trên toàn bộ chiều dài mép.

Ứng dụng của máy vát mép công nghiệp

Trong các nhà máy sản xuất hiện nay, công đoạn vát mép đã được cơ giới hóa nhờ các dòng máy chuyên dụng. Những thiết bị này có thể xử lý nhanh hàng loạt chi tiết, cho biên dạng mép đồng đều và ổn định.

Máy được ứng dụng trong gia công tấm thép, ống, chi tiết kết cấu và phụ kiện cơ khí. Ngoài việc rút ngắn thời gian làm việc, máy còn giúp người thợ đạt được góc cắt chính xác mà không cần điều chỉnh thủ công nhiều lần.

Trên đây là những thông tin cơ bản về quá trình vát mép, các phương pháp gia công phổ biến và ứng dụng trong sản xuất cơ khí, hiểu hết các đặc điểm từng phương pháp sẽ giúp lựa chọn thiết bị vát mép phù hợp với nhu cầu công việc, nâng cao hiệu quả gia công và chất lượng sản phẩm.
